Massanleitungfür Aluminium- & Holzjalousien
Es gibt mehrere Montagemöglichkeiten für die Jalousie, deshalb können unsere Jalousien nahezu an jeden Fenster- oder Türrahmen montiert werden. Wo früher Bohrarbeiten nötig waren, braucht man heute nur einen Schraubenzieher. Diese saubere und schnelle Installation Ihrer Jalousien können Sie im Konfigurator ebenfalls auswählen. Zusätzliche Halterungen können bei uns im Shop nachbestellt werden.
Messen der Jalousie bei Anbringung frontal auf dem Mauerwerk
Messen Sie zuerst die lichte Breite und Höhe der Maueröffnung. Um die Bestellhöhe zu erhalten, addieren Sie zu der ermittelten Höhe die Pakethöhe sowie die Höhe des Oberkopfes inklusive Endleiste hinzu. Die enstprechenden Werte entnehmen Sie den untenstehenden Tabellen. Zum Ermitteln der Bestellbreite addieren Sie jeweils 50 mm auf jeder Seite zu der ermittelten lichten Breite hinzu.
| Lamellenbreite | Pakethöhe |
| 16 mm | 25 mm je lfm Jalousiehöhe |
| 25 mm | 25 mm je lfm Jalousiehöhe |
| 50 mm | 50 mm je lfm Jalousiehöhe |
| Oberkopf | Höhe Oberkopf + Endleiste |
| 19 x 20 mm | 30 mm |
| 25 x 25 mm | 35 mm |
| 51 x 57 mm | 75 mm |
Beispiel:
Sie haben eine lichte Höhe von 1700 mm und eine lichte Breite von 1200 mm ermittelt, und möchten eine Jalousie mit 25 mm Lamellen. Der Oberkopf hat eine Größe von 25 x 25 mm.
Zuerst ermitteln Sie die Pakethöhe wie folgt:
Pakethöhe = 1700 mm = 1,7 mm x 25 mm = 43 mm
Anschließend addieren Sie die lichte Höhe mit der Pakethöhe sowie Oberkopf und Endleiste:
Bestellhöhe = 1700 mm + 42,5 mm (Pakethöhe) + 35 mm (Oberkopf und Endleiste) = 1777,5 mm
Für die Bestellbreite addieren Sie zur lichten Breite auf beiden Seiten jeweils 50 mm:
Bestellbreite = 1200 mm + 50 mm + 50 mm = 1300 mm

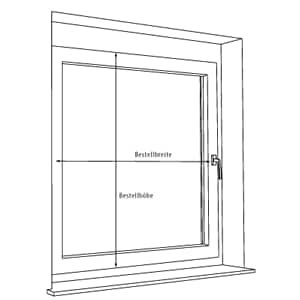

Messen der Jalousien bei Anbringung frontal auf dem Fensterflügel
Für die Bestellbreite messen Sie auf dem Fensterflügel vom Fenstergriff zu gegenüberliegenden Seite. Achten Sie beim Maßnehmen unbedingt darauf, dass die Jalousie auf beiden Seiten gleich weit übersteht und der Fenster- / Türgriff später nicht von der Jalousie überdeckt wird. Für die Bestellhöhe messen Sie einfach von der Oberkante bis zu Unterkante des Fensterflügels.
Sie haben am Fensterflügel, vom Fenstergriff zur gegenüberliegenden Seite, eine Breite von 1200 mm und eine Fensterflügelhöhe von 1400 mm ermittelt.
Bestellbreite = 1200 mm
Bestellhöhe = 1400 mm

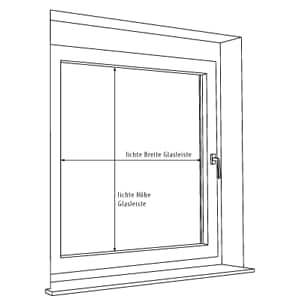

Messen der Jalousie bei Anbringung innerhalb der Glasleiste
Für die Bestellhöhe messen Sie die lichte Höhe der Glasleiste und addieren ca. 10 mm zu ermitteltem Maß hinzu. Für die Bestellbreite messen Sie die lichte Breite der Glasleiste und ziehen auf jeder Seite ca. 2,5 mm ab.
Beispiel:
Sie haben in der Glasleiste eine lichte Breite von 800 mm und eine lichte Höhe von 1000 mm gemessen.
Bestellbreite = 800 mm - 5 mm = 795 mm
Bestellhöhe = 1000 mm + 10 mm = 1010 mm
Bitte beachten Sie!
Bei der Jalousiemontage in der Glasleiste muss die Tiefe der Leiste mindestens 15 mm betragen. Je nach Oberkopfgröße bzw. Lamellenbreite kann die Jalousie über die Glasleiste herausstehen.
