RADEMACHER DuoFern Connect-Aktor 9477 | inkl. Hirschmann Stecker-Set STAK 3 & STAS 3
teilen per WhatsApp
- optimiert für die Verwendung an Jalousien / Markisen / Rollladen
- Kurzzeitbefehl (Tipp-Betrieb) integriert
- inkl. 3(4)-poligem Hirschmann STAS3/STAK3
- einfache Montage, Schutzart IP 54
Benachrichtigen Sie mich, wenn der Artikel lieferbar ist.
Produktbeschreibung
Der DuoFern Connect-Aktor 9477 aus dem Hause RADEMACHER ist ein Funkempfänger zur Nachrüstung von bestehenden mech. oder elektr. Jalousien-, Markisen- oder Rollladenmotoren auf DuoFern Funk. Der DuoFern Connect-Aktor wird durch die DuoFern Sender und Zentralen bedient. Er bietet einen Rohrmotor- und einen Jalousiemodus der sich jeweils über die DuoFern Zentralen (HomePilot® & DuoFern Handzentrale) konfigurieren lässt. So lässt sich im Jalousiemodus z.B. eine Wendeautomatik oder ein Tippbetrieb einstellen.
Mit dem Hirschmann Steckverbinder-Set können Sie Ihren RADEMACHER DuoFern Connect-Actor erweitern und somit die nötigen Kabel anschließen. So ist es möglich Antriebe für Jalousien, Raffstore und Rollläden mit der DuoFern Funktechnologie zu ergänzen. Das Set besteht aus einem Leitungsstecker (STAS 3 N) und Leitungsdose (STAK 3 N) mit Zugentlastung, sowie einem Sicherungsbügel (STASI 3).
Alle Vorteile auf einen Blick
-
Ideal zur Nachrüstung von bestehenden mechanischen oder elektronischen Jalousie-, Markisen- oder Rollladen-motoren auf DuoFern Funk
-
einfache & Schnelle Montage dank Steckverbindung - kompatibel zu 3(4)-poligem Hirschmann STAS3/STAK3 Steckersystem
-
Rohrmotor oder Jalousiemodus mit flexiblen Funktionen wie z.B. Tippbetrieb oder Wendeautomatik für Lamellen
-
klein, kompakt, flexibel & universell
-
frei wählbare Lamellenposition durch Tippbetrieb
-
Schutzart IP 54
Es werde Funk
Das Steckverbinder-Set ermöglicht das Einbinden des RADEMACHER DuoFern Connect-Actors 9477 (nicht im Lieferumfang des Sets enthalten) in die Verkabelung eines Jalousie-, Rollladen- oder Markisenmotors. Sobald die Verbindung zum DuoFern Funksystem intakt ist, können Sie viele Funktionen der entsprechenden DuoFern Steuergeräte für den angeschlossenen Antrieb nutzen.
Unser RADEMACHER DuoFern Connect-Aktor 9477 (35000864) Angebot finden Sie hier.
Anschlussplan des Connect-Aktors
Anschluss zum Antrieb
... zum Netz (230V / 50Hz)
Achtung!
Beachten Sie! Das Herausziehen des Steckers oder der Kupplung während des Betriebs kann eventuell zur Zerstörung des Antriebs oder des DuoFern Connect Aktors führen. Sichern Sie den Stecker und die Kupplung unbedingt durch Herunterdrücken des jeweiligen Sicherungsbügels. Die Bügel müssen vollständig einrasten.
Das unbeabsichtigte Herausziehen der Anschlusskabel während des Betriebs kann zu lebensgefährlichen Situationen durch Stromschlag oder Kurzschluss führen. Sichern Sie beide Anschlusskabel mithilfe der Zugentlastungen gegen Herausziehen.
Lieferumfang

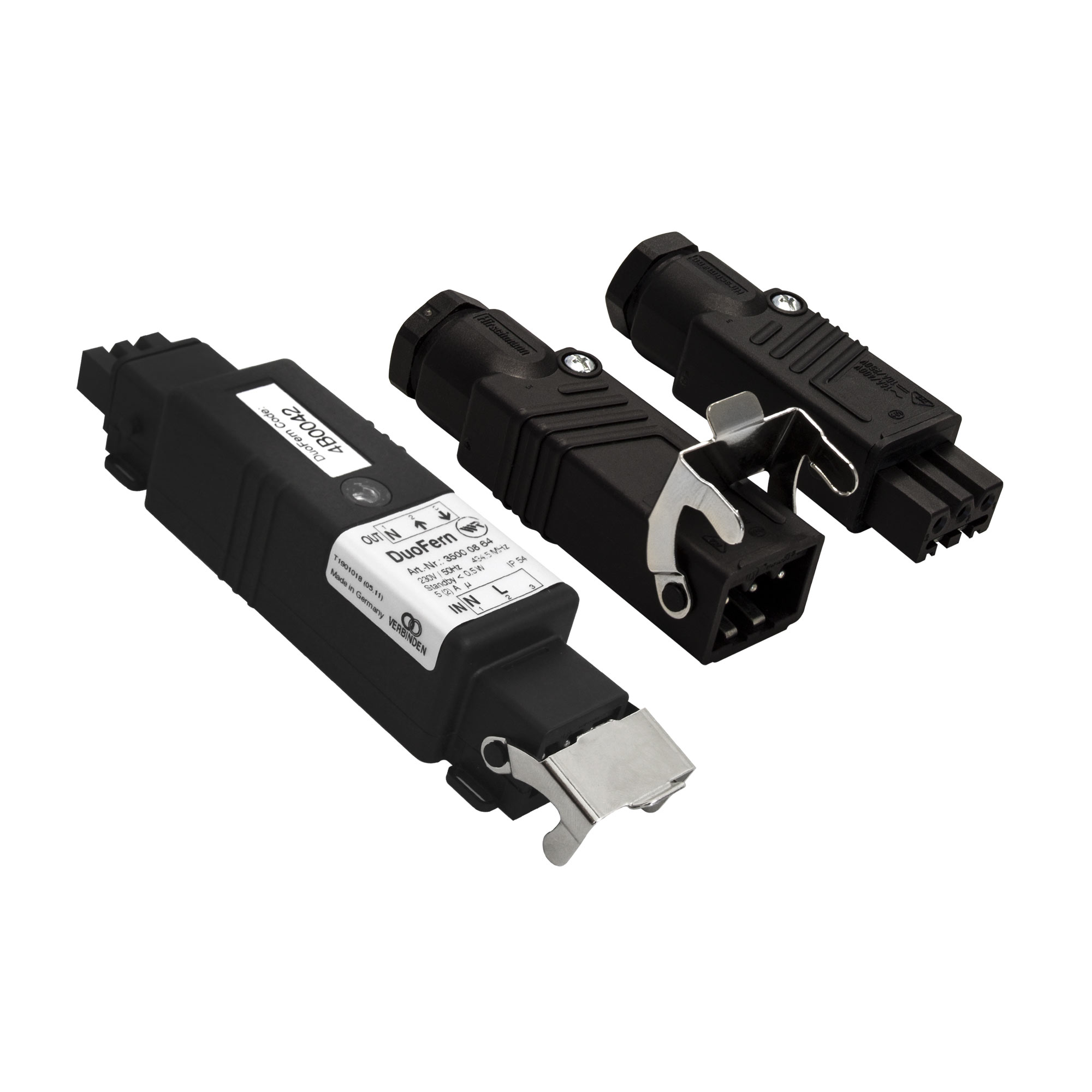

1x RADEMACHER DuoFern Connect-Aktor 9477 | inkl. Hirschmann Stecker-Set STAK 3 & STAS 3
- 1x SET-Magnet (zum Verbinden mit dem DuoFern Netzwerk)
- 1x Bedienungsanleitung
- 1x Hirschmann Steckverbinder-Set (Kupplung STAK 3 + Stecker STAS 3) inkl. Sicherungsbügel STASI 3
| Hersteller: | RADEMACHER |
| Produktbezeichnung: | DuoFern Connect-Aktor 9477 (35000864) |
| Produkttyp: | Steckdose / Funk-Zwischenstecker |
| Händlernummer: | 35001164 |
| Artikelnummer: | 10030146 |
| EAN: | 4031909018946 |
| Abmessungen (L x B x H): | 123,5 x 33,5 x 28,5 mm |
| Gehäuse-Farbe: | schwarz |
| Gehäuse-Material: | hochwertiger Kunststoff |
| Versorgungsspannung: | 230 V / 50Hz |
| Schaltleistung: | max. 5 A ohmsche Last, max. 2 A induktive Last |
| Ausgang: | 1 x Rohrmotor |
| Reichweite im Gebäude: | ca. 30 m (abhängig von der Bausubstanz) |
| Reichweite Freifeld: | ca. 100 m |
| Sendefrequenz: | 434,5 MHz |
| max. Anzahl DuoFern Sender: | 20 |
| Stand-by Verbrauch: | < 0,5 W |
| Zul. Umgebungstemperatur: | -25°C bis -55°C |
| Sendeleistung: | max. 10 mW |
| Schutzart: | IP 54 |
| Geeignet für: | 4-adrige Motoren ohne Funk |
| Garantie: | 2 Jahre |
| Hersteller: | Hirschmann |
| Produktbezeichnung: | Steckverbinder-Set |
| Produkttyp: | Steckverbinder Hirschmann |
| Artikelnummer: | 10050625 |
| Abmessung (B x H x L): | 23,5 x 18,6 x ∼ 73 mm |
| Beschreibung STAS 3 N: | Leitungsstecker mit Zugentlastung |
| Kontaktart STAS 3 N: | Stift |
| Beschreibung STAK 3 N: | Leitungsdose mit Zugentlastung |
| Kontaktart STAK 3 N: | gefederte Buchse |
| Polzahl: | 3 + PE |
| Leitungsverschraubung: | PG 11 |
| Leitungsdurchmesser: | 6 mm bis 10 mm |
| Leitungsquerschnitt: | max. 1,5 mm² |
| Gehäusefarbe: | schwarz |
| Kontaktträgerfarbe: | schwarz |
| Stiftdurchmesser: | 2 mm |
| Bemessungsspannung: | AC 400 V / DC 250 V |
| Bemessungsstrom: | DC 10 A / AC 16 A |
| Durchgangswiderstand: | <= 5 mO (mOhm) |
| Anschlussart: | schrauben |
| Schutzgrad (IEC 60529): | IP 54 |
| Temperaturbereich: | -30 °C bis +90 °C |
FAQ
Sie haben Fragen zu diesem Produkt? Dann besuchen Sie unseren umfangreichen FAQ-Bereich.
In unserem Informationsbereich (zu unseren Produkten) stellen wir Ihnen die Bedienungs- bzw. Montageanleitung zum kostenlosen Download zur Verfügung und beantworten die häufigsten Fragen direkt.
Anleitungen:
RADEMACHER DuoFern Connect-Aktor 9477
Hirschmann Leitungsdose STAK 3 N
Hirschmann Leitungsstecker STAS 3 N
Kurzanleitungen - RADEMACHER DuoFern Connect-Aktor 9477 anmelden an:
RADEMACHER DuoFern Hand- / Programmierzentrale 9493 (34810060)
