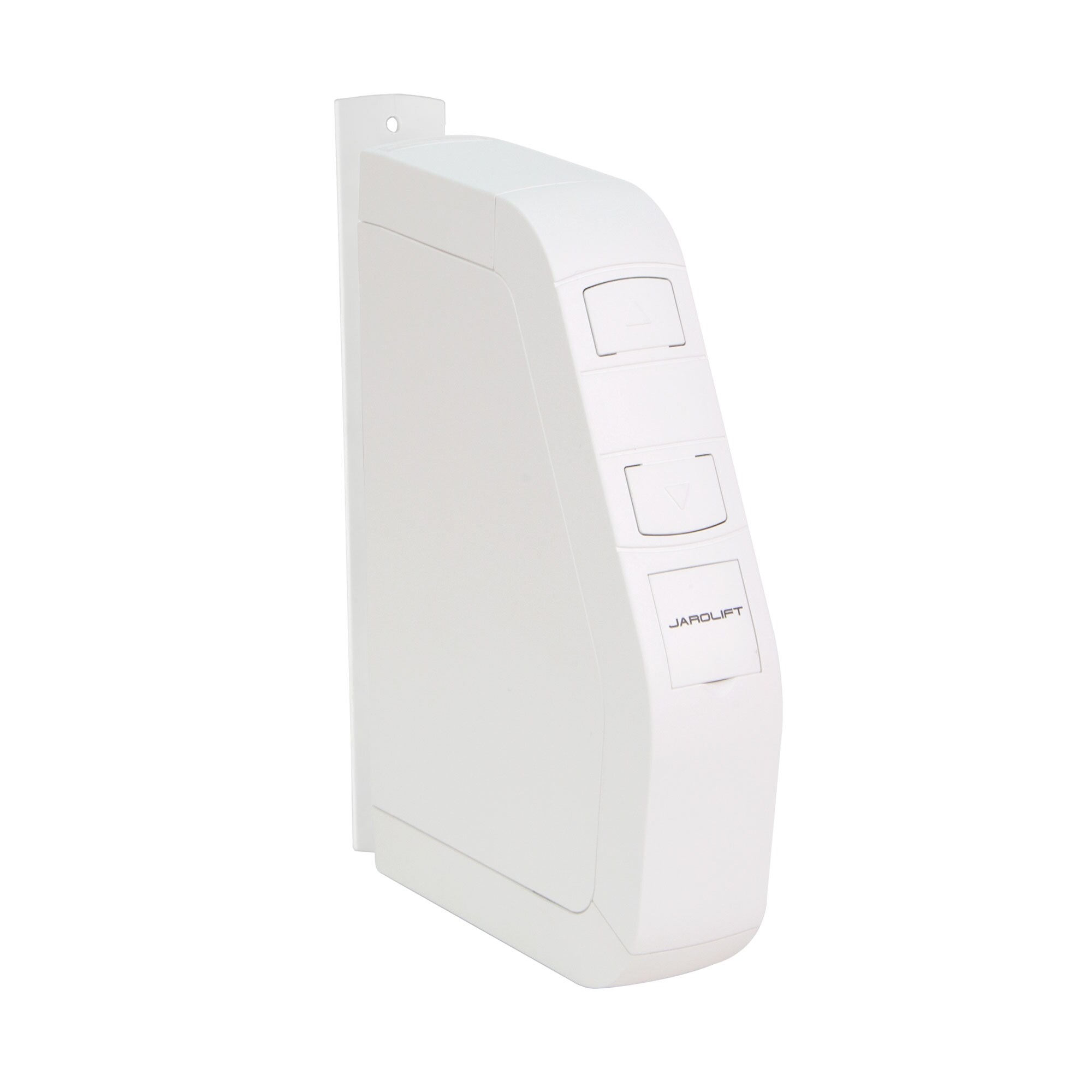

JAROLIFT Elektrischer Gurtwickler JAROMAT Classic | AP 15/5 / weiß / 15 mm Gurtbreite
Produktbeschreibung
Wenn Sie Ihre Rollläden komfortabel bedienen möchten, ist unser automatischer Rollladengurtwickler JAROMAT Classic genau das Richtige für Sie. Ein Knopfdruck genügt, und Ihr Rollladenbehang fährt von selbst herunter und wieder hoch. Das Modell Classic eignet sich für Gurtbänder mit unterschiedlichen Breiten und Längen sowie für unterschiedlich große Rollladenflächen. Das Einstellen der Endpunkte ist denkbar einfach. Der JAROMAT Classic kann Aufputz oder Unterputz montiert werden.
geeignet für Aufputz- und Unterputz-Montage
Zeitautomatik (Sommer-Winterzeit-Erkennung)
erkennt Hindernisse und Blockierungen
unkomplizierte Einstellung der Endpunkte
max. Drehzahl 24-36 U/min
max. Zugkraft 30-60 kg
Stand By Leistung 0,5 W
Der JAROMAT Classic ist mit einer Zeitautomatik ausgestattet. Damit können Sie mit wenig Aufwand die Uhrzeiten programmieren, zu denen Ihr Rollladenbehang hoch- oder heruntergefahren werden soll. So können Sie beispielsweise im Sommer gleich am Morgen einem Hitzestau in Ihrer Wohnung vorbeugen und abends sind Sie automatisch vor den Blicken neugieriger Nachbarn geschützt. Ein weiteres Plus: Die Zeitschaltuhr berücksichtigt ohne Ihr weiteres Zutun die Umstellung von Sommer- auf Winterzeit (und umgekehrt).
Der automatische Rollladengurtwickler erkennt auch Hindernisse und Blockierungen. Sollte zum Beispiel Ihr Rollladen im Winter angefroren sein, sorgt die Blockier-Erkennung für ein sofortiges Abschalten des Rollladengurtwicklers.
Die Power unseres automatischen Gurtwicklers Classic kann sich sehen lassen. Mit einer Drehzahl von 24 bis maximal 36 Umdrehungen pro Minute und einer Zugkraft von 30 bis 60 kg legt er eine ordentliche Leistung hin. Mit einer Standby-Leistung von 0,5 W ist der Stromverbrauch im Ruhemodus sehr gering.
Bauen Sie vor der Montage den alten Rollladengurtwickler aus, bereiten Sie das Gurtband für den neuen Rollladengurtwickler vor und setzen Sie den erforderlichen Gurtbandeinlauf ein.
Achtung!
Es besteht Verletzungsgefahr durch die vorgespannte Feder im alten Rollladengurtwickler. Die Federdose des alten Rollladengurtwicklers kann beim Abnehmen unkontrolliert zurückschnellen. Halten Sie die Federdose beim Lösen des Gurtbandes gut fest und lassen Sie sie langsam zurückdrehen, bis die Federdose vollständig entspannt ist.
Der nachfolgenden Tabelle können Sie die jeweils zulässigen Gurtbänder und die zulässige Rollladenfläche entnehmen. Beachten Sie bitte, dass zu lange Gurtbänder zur Beschädigung des Gerätes führen können. Alle weiteren Informationen können Sie unserer detaillierten Montageanleitung entnehmen.
Bauen Sie vor der Montage den alten Rollladengurtwickler aus, bereiten Sie das Gurtband für das neue Gerät vor und setzen Sie den erforderlichen Gurtbandeinlauf ein.
Wichtig bei der Unterputzmontage:
Setzen Sie den Gurtbandeinlauf unbedingt vor dem Montagerahmen ein! Der nachfolgenden Tabelle können Sie die jeweils zulässigen Gurtbänder und die zulässige Rollladenfläche entnehmen. Beachten Sie bitte, dass zu lange Gurtbänder zur Beschädigung des Gerätes führen können. Alle weiteren Informationen können Sie unserer detaillierten Montageanleitung entnehmen.
Gurtwickler-Modell: | JAROMAT Classic AP 23/5 | JAROMAT Classic AP 15/5 | JAROMAT Classic UP 23/7 | JAROMAT Classic UP 23/15 |
Gurtbreite: | 23 mm | 15 mm | 23 mm | 23 mm |
Wickelkapazität / Gurtlänge*: | 3,5 - 5 m | 3,5 - 5 m | 5,2 - 7,6 m | 11 - 15 m |
bei 1,0 mm Gurtstärke: | 5 m | 5 m | 7,6 m | 15 m |
bei 1,3 mm Gurtstärke: | 4 m | - | 6,2 m | 12 m |
bei 1,5 mm Gurtstärke: | 3,5 m | - | 5,2 m | 11 m |
Maximalbelastung / Zuggewicht: | 30 kg | 30 kg | 45 kg | 60 kg |
Rollladenfläche ( Kunststoff ): | bis 5 m² | bis 5 m² | bis 6 m² | bis 10 m² |
Rollladenfläche ( Aluminium/Holz ): | bis 2,5 m² | bis 2,5 m² | bis 3 m² | bis 6 m² |
Lochabstand: | 172 mm | 172 mm | 165 / 185 mm | 215 / 245 mm |
*) Abhängig von der Gurtstärke |

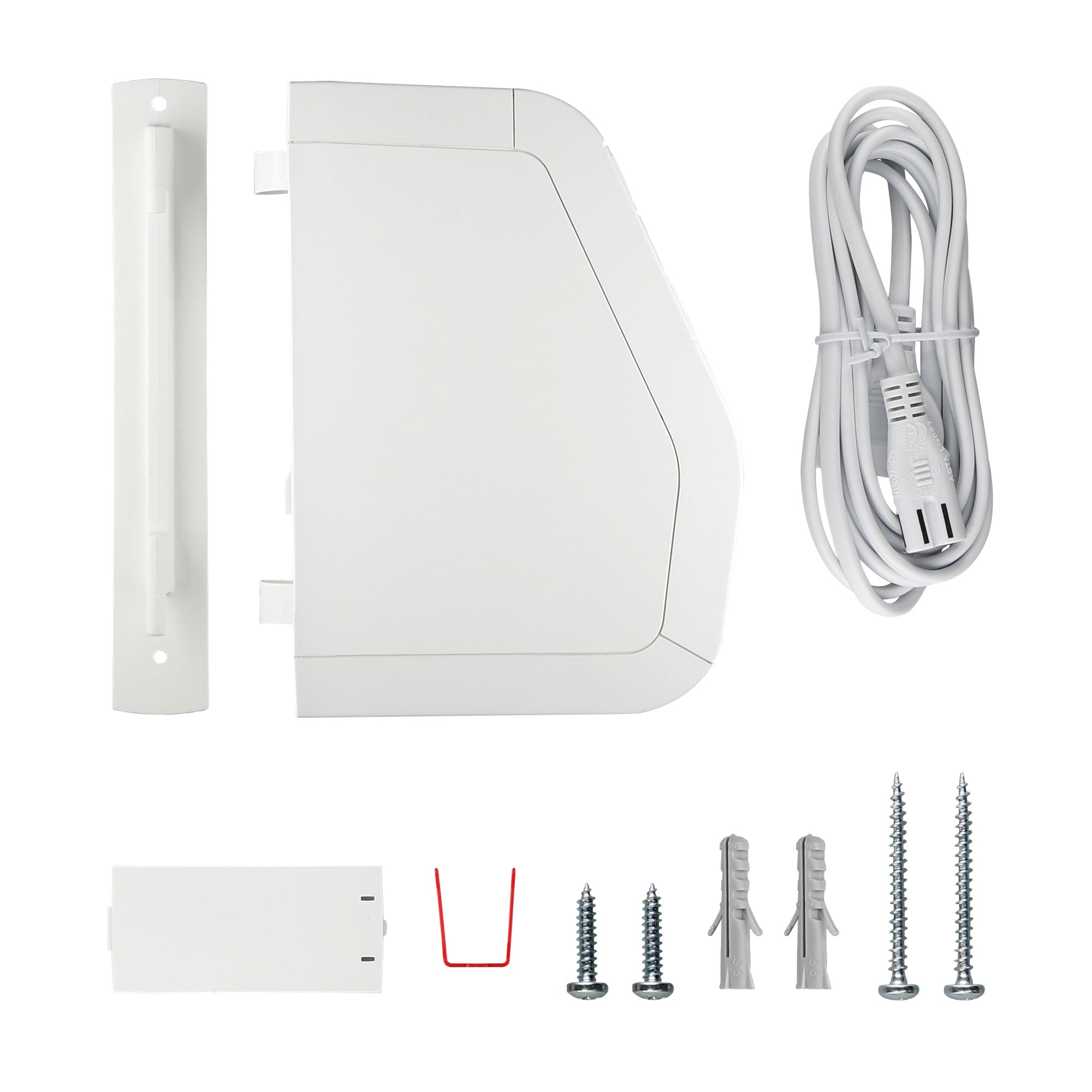

Lieferumfang
1x JAROLIFT Elektrischer Gurtwickler JAROMAT Classic | AP 15/5 / weiß / 15 mm Gurtbreite
Bitte wählen Sie zuerst eine Variation!
Hersteller: | JAROLIFT |
Produktbezeichnung: | JAROLIFT Elektrischer Gurtwickler JAROMAT Classic (Typ nach Wahl) |
Produkttyp: | Elektrischer Gurtwickler |
Artikelnummer: | 20000633 |
Versorgungsspannung: | 230 V ~ / 50 Hz |
Nennleistung: | 70 W |
Leistungsaufnahme: | Stand-by: < 0,5 W |
Nenndrehmoment: | 8 Nm | 10 Nm | 14 Nm |
Maximale Drehzahl: | 24 U/min. | 30 U/min. | 36 U/min. |
Maximale Zugkraft: | 30 Kg | 45 Kg | 60 Kg |
Kurzzeitbetrieb (KB): | 4 Minuten (maximale Laufzeit) |
Schutzklasse: | II |
Schutzart: | IP20 (nur für trockene Räume) |
Anzahl der Schaltzeiten: | 2 (Auf und Ab) |
Netzanschlusskabel: | 2 x 0,75 mm² (H03VVH2-F) |
Zulässige Umgebungstemperatur: | 0°C bis + 40°C |
Schalldruckpegel (LpA): | ≤ 70 dB(A) |
Garantie: | 2 Jahre |
