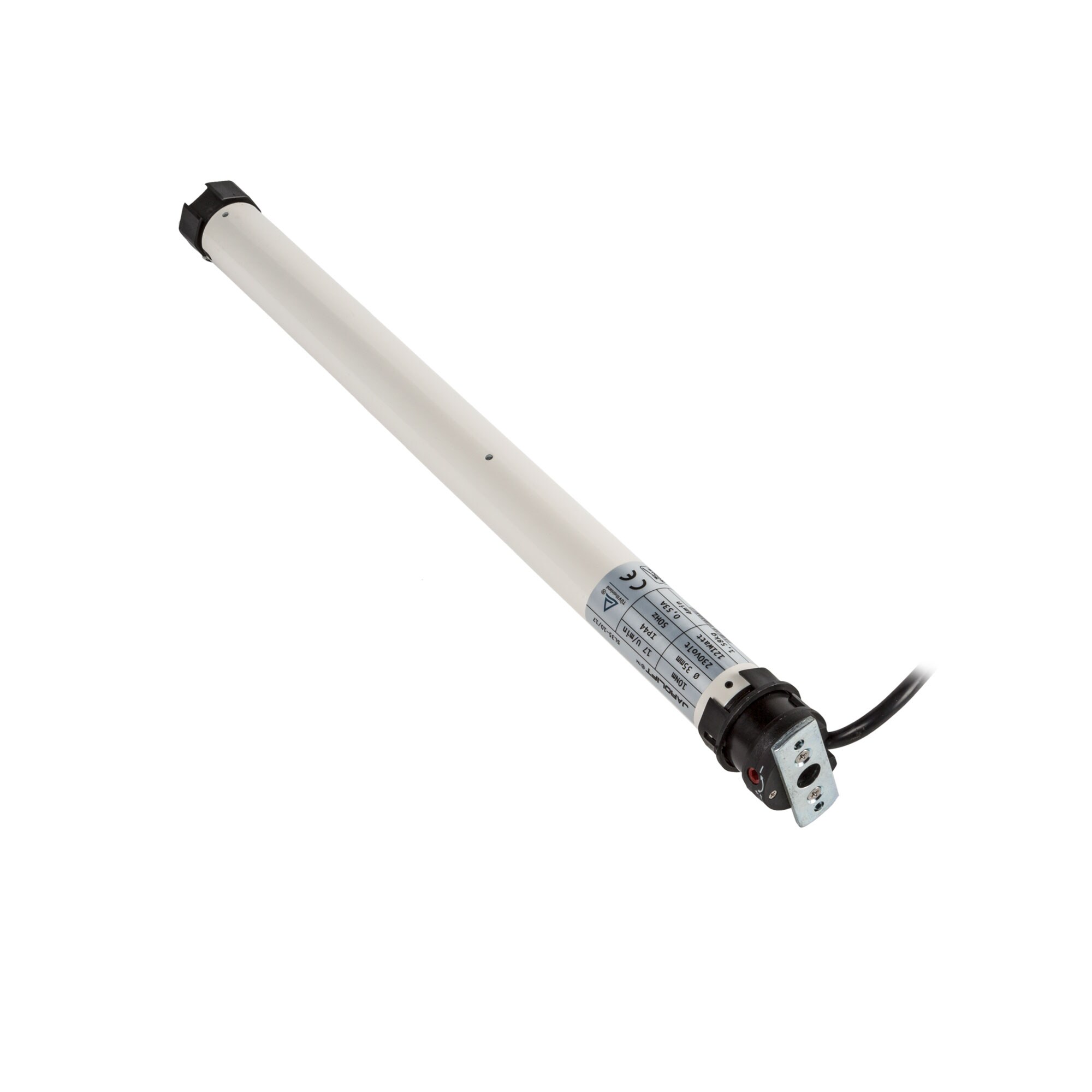

JAROLIFT SL35 - 10/17 Rolladenmotor für SW40 JAROLIFT SL35 - 10/17 Rolladenmotor für SW40 JAROLIFT SL35 - 10/17 Rolladenmotor für SW40 JAROLIFT SL35 - 10/17 Rolladenmotor für SW40
JAROLIFT SL35 - 10/17 Rolladenmotor für SW40

JAROLIFT SL35 - 10/17 Rolladenmotor für SW40

von JAROLIFT
Art.Nr.: 10050265 | EAN: 4250558201961
statt 43,00 €   33,99 €
inkl. 19 % USt zzgl. Versandkosten
- SL Motoren SL35 - 10/17 (SW40 / 25 kg Zugkraft)
- auf über 15.000 Bewegungszyklen getestet
- 10 Jahre Garantie
Lieferzeit 1 - 3 Tage


Mit unseren besonders starken JAROLIFT®™ Rollladenmotoren rüsten Sie Ihren Rollladen kinderleicht auf Elektroantrieb um. Die Motoren eignen sich, je nach Modell, für Rollladen mit einem maximalen Behanggewicht von bis zu 115 kg. Alle JAROLIFT®™ Rohrmotoren arbeiten dank ihrem flüster - Planetengetriebe extrem leise und völlig wartungsfrei. Es handelt sich bei den JAROLIFT®™ SL Rollladenmotoren um TÜV und RoHS zertifizierte Profiware und nicht um billige Baumarktprodukte.

Jedem Rohrmotor ist bereits ein Standard 8-Kant Wellenadapter im Lieferumfang beigelegt. Sollten Sie für Ihren Rollladen einen speziellen Rund-, Nutwellen- oder Spezialadapter benötigen, können Sie diesen über das obere Auswahlmenü direkt dazu bestellen oder sich über folgende Auswahl zum Einzelprodukt weiterleiten lassen. Bei den SL35 Motoren haben Sie zudem die Möglichkeit Adapter der SL45 Bauform in Kombination mit einem Zwischenring auszuwählen.

Die Rollladenmotoren werden zudem mit passenden Standardlager ausgeliefert. So ist im Lieferumfang des SL35 bereits ein Motor-Klicklager und ein Sternlager enthalten während dem SL45 ein Motor-Flachlager und ein Sternlager beiliegt. Bauartbedingt kann je nach Kastenart ein zusätzliches Lager benötigt werden. Hierfür stehen Ihnen weitere Motor- oder Abrolllager optional zur Auswahl.

Präzise, leise & sicher

  • Stopp- und Endpunktabschaltung durch elektro- magnetische Scheibenbremse!

  • durch ein Planetengetriebe aus Sintermetall extrem leise und kaum zu hören!

  • Überlastungsschutz durch Thermoschutzschalter!

  • völlig wartungsfrei und leistungsstark, auf über 15.000 Bewegungszyklen getestet!

  • TÜV und RoHS zertifiziert!

Achtung bei Motoreinbau in Stahlwelle SW40!

Bitte beachten Sie beim Einbau eines Motors in eine Stahlwelle mit 40er Schlüsselweite, dass die Falz Ihrer Stahlwelle außen liegend ist. Stahlwellen mit Falz nach innen können den Motor beschädigen oder gänzlich zerstören.

Sie benötigen eine neue Welle? Kein Problem! Passende Stahlwellen mit SW40 finden Sie als Wellenset oder in unserem Stahlwellen / Rollladenwellen-Konfigurator auf Maß in unserem Shop hier.

Zusätzlich empfehlen wir Ihnen beim Einbau eines Motors in eine Welle mit 40er Schlüsselweite die Verwendung von Einhängeklammern. Die Klammern werden einfach auf die Welle gesteckt und die Sicherungsfedern direkt in die Klammern eingehakt.

Somit kann der Motor nicht mehr durch den Schwalbenschwanz der Sicherungsfeder beschädigt werden.

zum Angebot >>

Das Rollladengewicht kann mittels folgender Behanggewichte je Quadratmeter und Material errechnet werden:

Kunststoffrollläden wiegen ca. 4,5 kg/m²
Aluminiumrollläden wiegen ca. 5,5 kg/m²
Holzrollläden wiegen ca. 11,0 kg/m²

Formel zur Errechnung des Rollladengewichts:
Rollladengewicht = Rollladenfläche (Rollladenhöhe x Rollladenbreite) x Gewicht des Behangmaterials x 110 % (10 % Reibungsverlust)

Rechnung:
1,20 m x 1,20 m = 1,44 m²

1,44 m² x 4,5 kg/m² = 6,48 kg

6,48 kg x 110 % = 7,13 kg

Ermittlung des Rollladengewichts am Beispiel:

Sie haben ein Fenster (1,20 m Breite und 1,20 m Höhe) mit einem Kunststoff Rollladenbehang ausgestattet, den Sie mit einem Rollladenmotor elektrifizieren möchten. Die Rollladenfläche wird durch Multiplikation von Breite und Höhe errechnet.

Die errechnete Fläche wird nun mit dem spezifischen Gewicht des Behanges (in unserem Beispiel Kunststoff) multipliziert.

Für das zu ermittelnde Rollladengewicht werden nun noch 10 % Reibungsverlust bzw. Zugwiderstand hinzugerechnet.

Ergebnis:

Falls Sie eine Achtkantwelle mit einer Schlüsselweite von 40 mm besitzen benötigen Sie den JAROLIFT SL35 10/17 (bis 25 kg Zugkraft) bei einer Welle mit 60 mm den JAROLIFT SL45 10/15 (bis 25 kg Zugkraft).

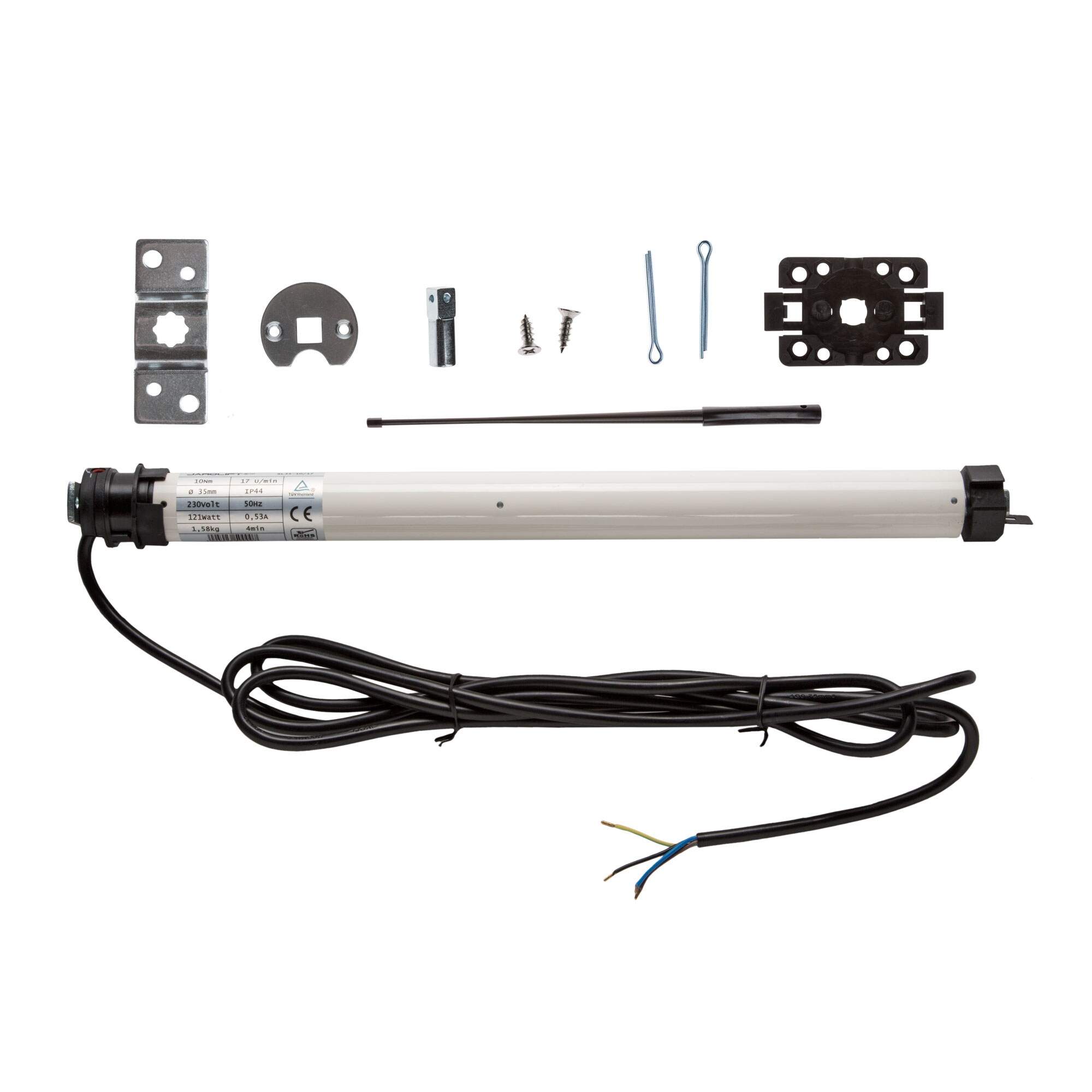

Lieferumfang

  • 1 x JAROLIFT SL35 - 10/17 Rolladenmotor für SW40

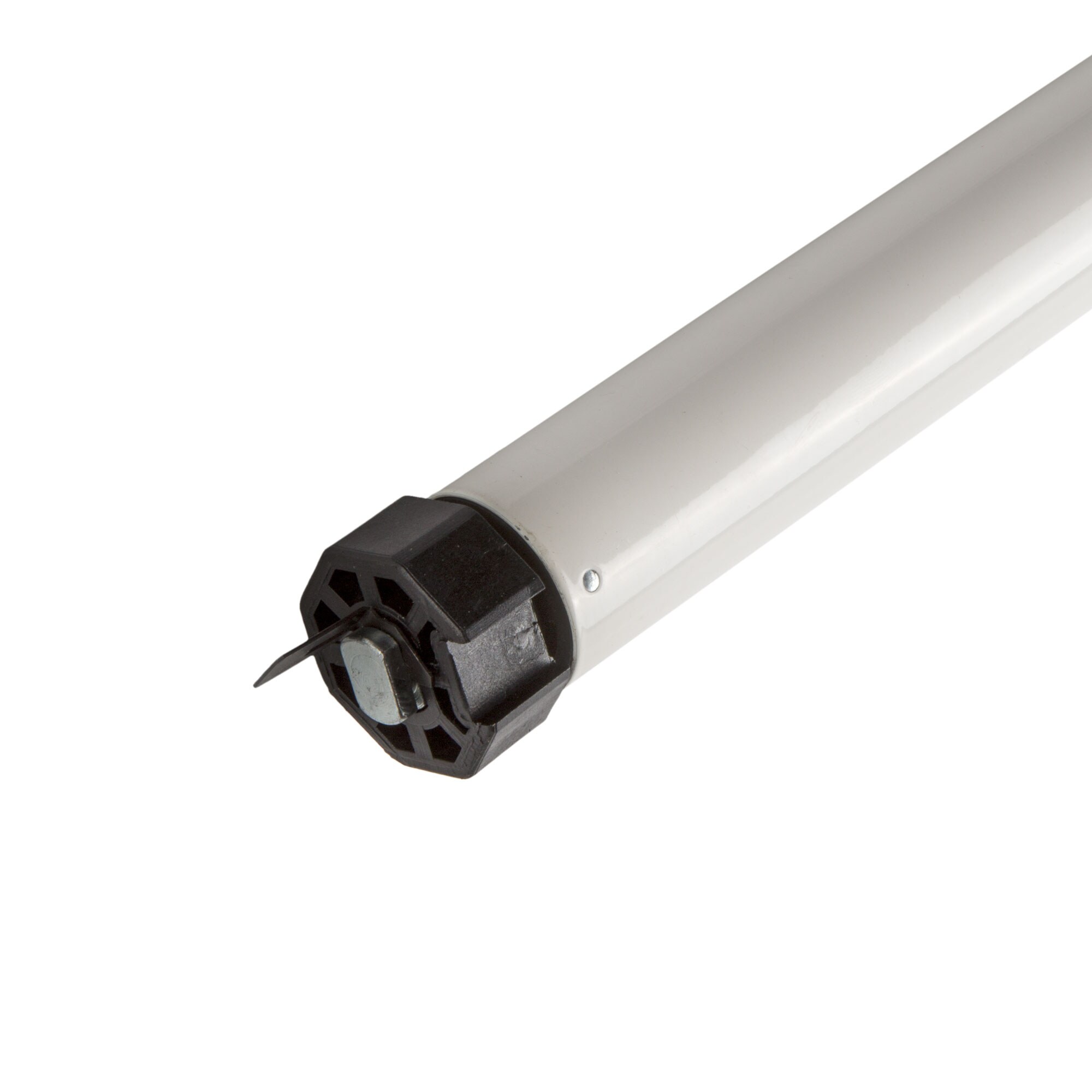

  • 1 x Adapter und Mitnehmer Achtkant SW40 (vormontiert)

  • 1 x Klicklager, 1 x Sternlager

  • 1 x Einstellstift

  • 1 x Bedienungsanleitung

Hersteller: JAROLIFT®™

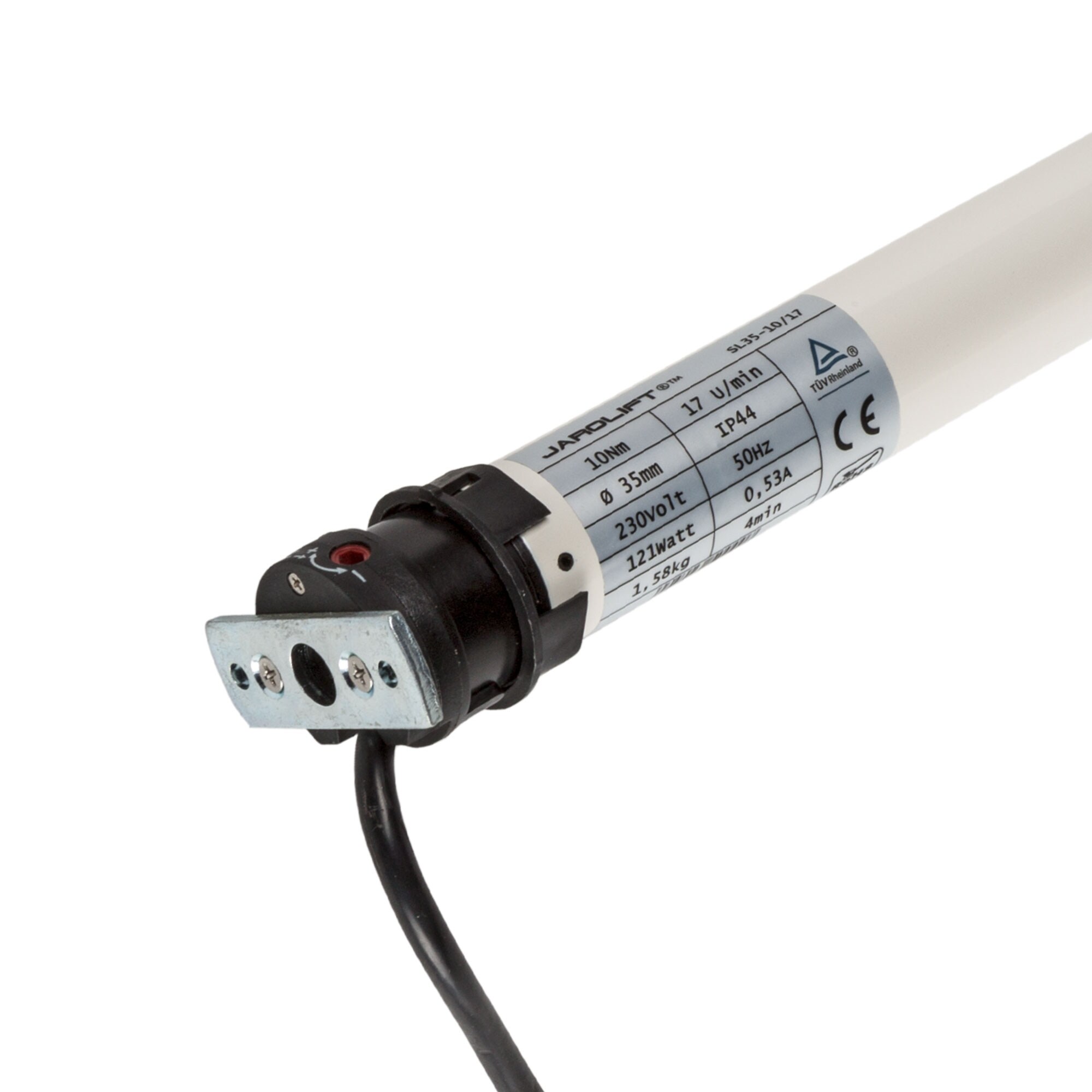

Produktbezeichnung: JAROLIFT SL35 - 10/17 Rolladenmotor für SW40
Artikelnummer: 10050265
EAN: 4250558201961
Zugkraft: 25 kg
Rohrdurchmesser: 35 mm
Geschwindigkeit: 17 U/min.
Drehmoment: 10 Nm
Spannung: 230 Volt
Frequenz: 50 Hz
Stromaufnahme: 0,53 A
Motorleistung: 121 W
Schutzart: IP 44
Gewicht: 1,58 kg
Einschaltdauer: 4 Minuten
Anschlusskabel: 3 Meter
Garantie: 10 Jahre

FAQ

In den FAQs sind zu diesem Artikel keine Informationen verfügbar. Gerne beantworten wir Ihre Fragen aber hier: zu diesem Artikel eine Frage stellen

Anleitungen:

JAROLIFT®™ elektromechanischer Rollladenmotor Bedienungs- und Montageanleitung für elektromechanische Rohrmotoren aus dem Hause JAROLIFT®™. Hier finden Sie Informationen und Hinweise zur Montage des Rohrmotors. Dieser Download ist für Sie kostenlos und beträgt ca. 1,0 MB.

Bedienungsanleitung JAROLIFT®™ SL Rohrmotoren
