- easy installiert – ohne Login direkt verwendbar
- easy steuern – von zuhause oder unterwegs, kompatibel mit Apple Home, Google, Siri, Alexa
- easy integriert – in dein Smarthome-Netzwerk mit zukunftssicherem Matter-Standard
Mit dem Funkempfänger-Taster TDRR-02W machst du im Handumdrehen zwei einfache Rohrmotoren zu komfortablen Funkmotoren. Die beiden angeschlossenen Motoren können dann über alle erhältlichen JAROLIFT TDR-Funksender fern bedient werden.
Die angeschlossenen Rohrmotoren können zusätzlich auch lokal über die drei großen Fronttasten (AUF / STOP / AB) auf jeder Seite bedient werden. Somit entfällt ein lästiges Suchen des Handsenders falls die Rollläden einmal auf die Schnelle bedient werden müssen.
Die LED-Kontrollleuchte auf der Vorderseite signalisiert die drei verschiedenen Zustände des Funkempfängers:
- leuchtet permanent das Gerät ist betriebsbereit
(Bietet zusätzlich eine gute Orientierungshilfe im Dunkeln)
- blinkt ein Fahrbefehl wird ausgeführt
- leuchtet nicht das Gerät befindet sich im Lern-Modus
Die linke Tastenreihe bewegt den Motor auf der linken Seite und die rechte Auf-/Ab-/Stop-Taste sind für den rechts angeschlossenen Motor zuständig. Beide Motoren können also unabhängig voneinander bedient werden.
Zur Ansteuerung des Funkempfängers können alle Funksender des JAROLIFT TDR - Funksystems verwendet werden. Eine genaue Übersicht findest du weiter unten im Angebot.
Je nach gewähltem Sender bieten sich mit dem Funkempfänger verschiedene Bedienmöglichkeiten. Zum einen kann der Rollladen einzeln manuell bedient werden, oder aber mit Hilfe eines Mehrkanalsenders zusammen mit einer Gruppe von Empfängern und Funkmotoren bedient werden. Zu guter Letzt bietet sich auch die Möglichkeit, über einen unserer 4-Kanal Funk-Timer, den Empfänger zeitlich anzusteuern, also mit festen Fahrzeiten für jeden Wochentag. Für jeden der beiden angeschlossenen Motoren steht hierfür ein eigener Kanal zur Verfügung.
Der 2-Fach Funkempfänger besteht aus 2 Teilen (Bedienteil und Gehäuse) und ist für die Montage unter Putz vorgesehen. Mit Hilfe einer Aupfutzkappe aus unserem Shop kann der Empfänger aber auch auf Putz montiert werden.
Und zu guter Letzt, das Uhrmodul mit integriertem Netzteil. Dieses verfügt über 6 formschöne Fronttasten und ein gut lesbares Monochrom-Display. Die Größe des Uhrmoduls beträgt 50 x 50 mm.
Der Empfänger kann mit allen 230 Volt Rohrmotoren betrieben werden, welche über 2 Steuerleitungen (Auf/Ab), sowie einen Phasenanschluss, Nullleiter und ein Erdungskabel verfügen.
Errichten, Prüfen und Inbetriebnahme des 230V Anschlusses darf nur von einem Elektrofachmann / Fachhandwerker ausgeführt werden. Zur Montage muss die Anlage unbedingt spannungslos geschaltet werden. Beim Umgang mit elektrischem Strom besteht Lebensgefahr und Gefahr für Sachwerte. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Für Schäden, die durch Nichtbeachtung der Anleitung, insbesondere durch Fehlverdrahtung oder mechanische Beschädigung entstanden sind, wird keine Haftung übernommen.
ALLGEMEIN
| Hersteller: | JAROLIFT |
|---|---|
| Produktbezeichnung: | Funkempfänger Wandsender TDRR | Einfachtaster TDRR 01W / weiß |
| Artikelnummer: | 10050068 |
| EAN: | 4250558202678 |
| Garantie: | 2 Jahre |
| Breite: | 50 mm |
|---|---|
| Eingangsspannung: | 230 V | 50 Hz |
| Einschaltdauer: | ca. 240 Sek. |
| Farbe: | weiß |
| Funkfrequenz: | 433,05-433,92 MHz |
| Höhe: | 50,6 mm |
| Länge: | 50 mm |
| Material: | Kunststoff |
| Reichweite: | 10 - 15 m (abhängig von der Bausubstanz) |
| Schutzart (IP): | IP20 |
| Speicherplätze: | 15 |
| Standby-Verbrauch (W): | ? 1 W |
| Zul. Umgebungstemperatur: | 0°C bis +50°C |
Herstellerinformation
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Verantwortliche Person für die EU (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Sicherheitsinformationen & Warnhinweise
Bei der Installation und Wartung elektrischer Komponenten besteht die Gefahr eines Stromschlags. Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bitte beachte die auf dem Produkt angegebene IP-Schutzklasse.

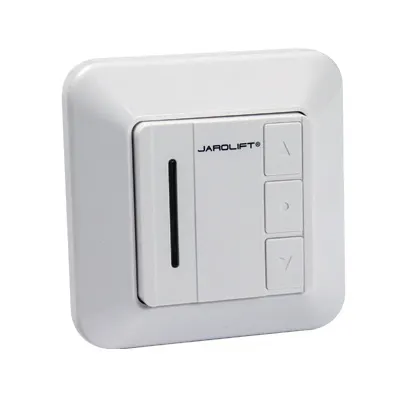

1x Funkempfänger Einfachtaster TDRR 01W
1x Wandhalterung
1x Außenrahmen 80 x 80 mm
1x Tragrahmen
1x Bedienungsanleitung
