Name: Hirschmann Stecker-Set (Kupplung STAK 3 + Stecker STAS 3) inkl. Sicherungsbügel STASI (290137/290138/290139)
Brand: HIRSCHMANN
SKU: 10050625
Price: 19.99 EUR
Availability: InStock

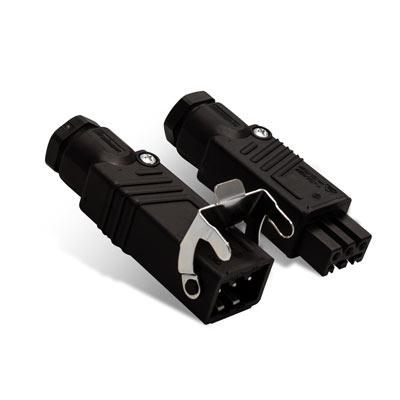

Hirschmann Stecker-Set (Kupplung STAK 3 + Stecker STAS 3) inkl. Sicherungsbügel STASI (290137/290138/290139)

von HIRSCHMANN

Art.Nr.: 10050625 | EAN: 4251648826026

teilen per WhatsApp

19,99 €

inkl. 19 % USt zzgl. Versandkosten

Transparenz ist uns wichtig. Deshalb berechnen wir auch bei Bestellung mehrerer Artikel nur die tatsächlich anfallenden Versandkosten. Diese sind nicht in unseren Produktpreisen enthalten und werden getrennt ausgewiesen.
Achten Sie daher bei Preisvergleichen mit anderen Shops immer auf die Gesamtkosten. Diese können bei Bestellung mehrerer Artikel durch bereits enthaltene Versandkosten wesentlich teurer sein.

Hinweis: Zur Berechnung der Versandkosten wird die Produktlänge zzgl. der notwendigen Verpackung herangezogen

Versand nur möglich bei einer Produktlänge (inkl. Verpackung) unter 2.19 m

Ausschlussgebiete

Land	Landesteil	PLZ
Dänemark (DK)	Dänemark Bornholm Färöer Grönland	4592, 5960, 5970, 5985, 6720, 7884, 8305, 8592, 9940, 9950, 9960 3700, 3720, 3730, 3740, 3751, 3760, 3770, 3782, 3790 Eigenes Länderkürzel: FO 100 - 3999 3900 - 3999
Deutschland (DE)	Büsingen Chiemsee Helgoland Hiddensee Nordfriesische Inseln Ostfriesische Inseln Neuwerk	78266 83256 27498 18565 25849, 25859, 25863, 25869, 25938, 25946, 25980, 25992, 25996 – 25999 26465, 26474, 26486, 26548, 26571, 26579, 26757 27499
Frankreich (FR)	Frankreich Korsika Überseedepartments	17111, 17123, 17190, 17310, 17370, 17410, 17480, 17550, 17580, 17590, 17630, 17650, 17670, 17740, 17840, 17880, 17940, 22870, 29242, 29253, 29259, 29990, 56360, 56590, 56780, 56840, 85330, 85350 20000 – 20999 97000 - 97999, 98600 - 98999
Gibraltar (GI)	Gibraltar	GX11
Italien (IT)	Livigno San Marino Campione d’Italia Italien	23030 47031, 47890 - 47899 22060 98050, 09044, 09074, 09127, 09026, 92010
Niederlande (NL)	Niederlande	1156AA – 1156ZZ, 1791AA – 1797ZZ, 8881AA – 8884ZZ, 8891AA – 8897ZZ, 8899AA – 8899ZZ, 9161AA – 9164ZZ, 9166AA – 9166ZZ
Spanien (ES)	Balearen Ceuta und Melila Kanarische Inseln	07000 - 07999 51000 - 52999 35000 - 35900, 38000 - 38900
Sondergebiete	Campione d’Italia Livigno Martina Samnaun	IT 22060, CH 6911 IT 23030 CH 7560 CH 7562 – 7563

- SET: Kupplung STAK 3 + Stecker STAS 3
- inkl. Sicherungsbügel STASI 3
- passend f. RADEMACHER Connect-Aktor 9477
- einfache Montage, Schutzart IP 54

mehr Details...

Lieferzeit 1 - 2 Werktage (abweichende Lieferzeit Ausland)

Sie haben eine Frage zu diesem Artikel?

Produktbeschreibung

Mit dem Hirschmann Steckverbinder-Set können Sie Ihren RADEMACHER DuoFern Connect-Actor erweitern und somit die nötigen Kabel anschließen. So ist es möglich Antriebe für Jalousien, Raffstore und Rollläden mit der DuoFern Funktechnologie zu ergänzen. Das Set besteht aus einem Leitungsstecker (STAS 3 N) und Leitungsdose (STAK 3 N) mit Zugentlastung, sowie einem Sicherungsbügel (STASI 3). Hirschmann Stecker-Set (Kupplung STAK 3 + Stecker STAS 3) inkl. Sicherungsbügel Hirschmann Stecker-Set (Kupplung STAK 3 + Stecker STAS 3) inkl. Sicherungsbügel Hirschmann Stecker-Set (Kupplung STAK 3 + Stecker STAS 3) inkl. Sicherungsbügel

Es werde Funk

Das Steckverbinder-Set ermöglicht das Einbinden des RADEMACHER DuoFern Connect-Actors 9477 (nicht im Lieferumfang des Sets enthalten) in die Verkabelung eines Jalousie-, Rollladen- oder Markisenmotors. Sobald die Verbindung zum DuoFern Funksystem intakt ist, können Sie viele Funktionen der entsprechenden DuoFern Steuergeräte für den angeschlossenen Antrieb nutzen.

Anschlussplan des Connect-Aktors

Anschluss zum Antrieb

... zum Netz (230V / 50Hz)

Beachten Sie!

Das Herausziehen des Steckers oder der Kupplung während des Betriebs kann eventuell zur Zerstörung des Antriebs oder des DuoFern Connect Aktors führen. Sichern Sie den Stecker und die Kupplung unbedingt durch Herunterdrücken des jeweiligen Sicherungsbügels. Die Bügel müssen vollständig einrasten.

Das unbeabsichtigte Herausziehen der Anschlusskabel während des Betriebs kann zu lebensgefährlichen Situationen durch Stromschlag oder Kurzschluss führen. Sichern Sie die Anschluss- kabel mithilfe der Zugentlastungen gegen Herausziehen.

Lieferumfang

1x Hirschmann Stecker-Set (Kupplung STAK 3 + Stecker STAS 3) inkl. Sicherungsbügel STASI (290137/290138/290139)

Hersteller:	Hirschmann
Produktbezeichnung:	Hirschmann Stecker-Set (Kupplung STAK 3 + Stecker STAS 3) inkl. Sicherungsbügel STASI (290137/290138/290139)
Produkttyp:	Funksteuerung
Artikelnummer:	10050625
EAN:	4251648826026
Abmessung (B x H x L):	23,5 x 18,6 x ∼ 73 mm
Beschreibung STAS 3 N:	Leitungsstecker mit Zugentlastung
Kontaktart STAS 3 N:	Stift
Beschreibung STAK 3 N:	Leitungsdose mit Zugentlastung
Kontaktart STAK 3 N:	gefederte Buchse
Polzahl:	3 + PE
Leitungsverschraubung:	PG 11
Leitungsdurchmesser:	6 mm bis 10 mm
Leitungsquerschnitt:	max. 1,5 mm²
Gehäusefarbe:	schwarz
Kontaktträgerfarbe:	schwarz
Stiftdurchmesser:	2 mm
Bemessungsspannung:	AC 400 V / DC 250 V
Bemessungsstrom:	DC 10 A / AC 16 A
Durchgangswiderstand:	<= 5 mO (mOhm)
Anschlussart:	schrauben
Schutzgrad (IEC 60529):	IP 54
Temperaturbereich:	-30 °C bis +90 °C
