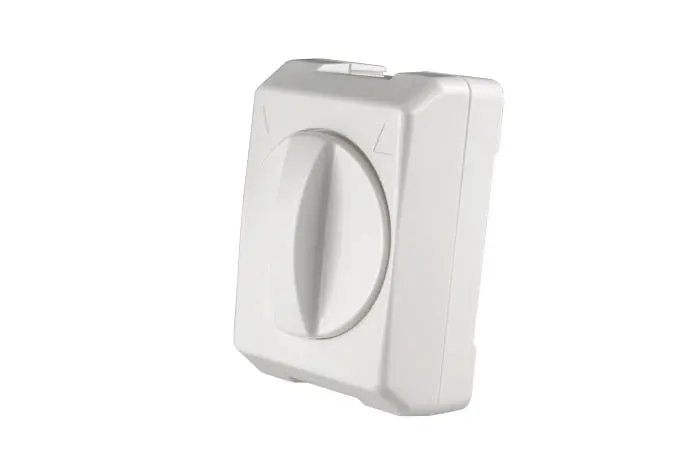

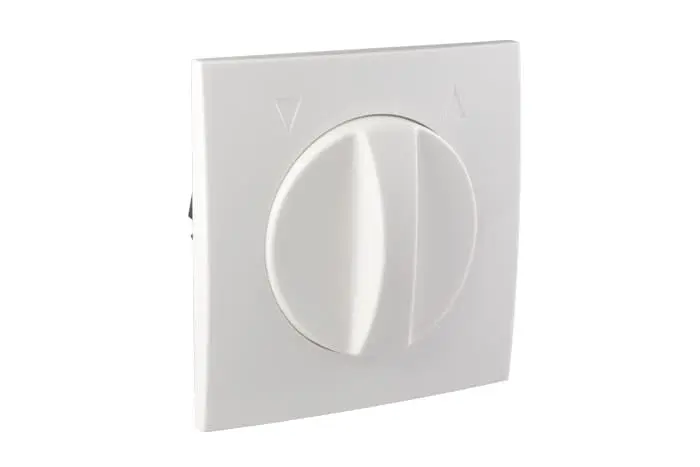

Der 1-polige Aufputz Knebelschalter / -taster Typ AP KNA 2T/1 und UP KNE 2T/1 aus dem Hause GEBA kann gleichermaßen zur Steuerung von Toren, Markisen oder Rollläden verwendet werden. Das Gerät kann sowohl als Taster als auch Schalter eingesetzt werden. Das hochwertige Kunststoffgehäuse wird in der Farbe alpinweiß geliefert.
Durch Drücken eines Pins wird die Tast- / Rastfunktion des Einsatzes aktiviert. Für eine Tasterbedienung müssen die roten Pins, zur Verwendung als Schalter die grünen Pins, der jeweiligen Schaltrichtung eingedrückt werden.
Beachte: Alle elektrischen Arbeiten dürfen nur im spannungslosen Zustand ausgeführt werden.
- Knebelschalter und Knebeltaster in einem Gerät
- Einfache Aufputz-Montage oder Unterputz-Montage
- hochwertiger Kunststoff, alpinweiß
- 2 Jahre Garantie
Um den Schaltereinsatz in der Unterputzdose montieren zu können musst du den Einfachrahmen zunächst vom Schaltereinsatz trennen (Schrauben unter dem abnehmbaren Schaltergriff). Dann kannst du den Tragrahmen mit deiner UP-Dose verbinden.
Zur Verkabelung des Knebelschalter / -taster Typ UP KNE 2T/1 beachte bitte die Hinweise des Anschlussplans.
ALLGEMEIN
| Hersteller: | Geba |
|---|---|
| Produktbezeichnung: | Knebelschalter / -taster | Unterputz, KNE 2T/1, alpinweiß |
| Artikelnummer: | 10210003 |
| EAN: | 4260740740291 |
| Garantie: | 2 Jahre |

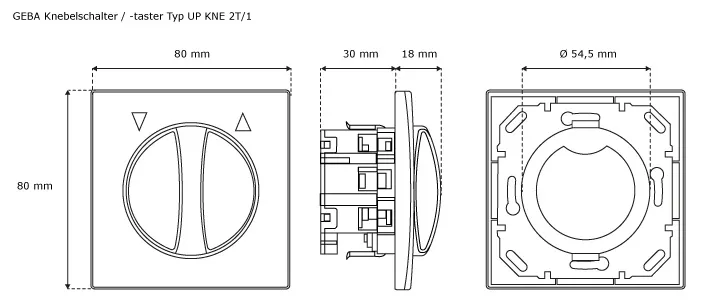

| Breite: | 80 mm |
|---|---|
| Eingangsspannung: | 230 V, 50 Hz |
| Höhe: | 48 mm |
| Klemmen: | 1,5 mm² |
| Länge: | 80 mm |
| Material: | Kunststoff/Metall |
| Schaltleistung: | 16 A |
| Schutzart: | IP20 |
| Zul. Umgebungstemperatur: | -30 - 50 °C |
Herstellerinformation
geba Handels- & Entwicklungsgesellschaft mbH
Wecostr. 7-11
53783 Eitorf
Nordrhein-Westfalen
Deutschland
E-Mail: mailbox@geba.net
Telefon: 0049224388040
Verantwortliche Person für die EU (GPSR 2023/988)
geba Handels- & Entwicklungsgesellschaft mbH
Wecostr. 7-11
53783 Eitorf
Nordrhein-Westfalen
Deutschland
E-Mail: mailbox@geba.net
Telefon: 0049224388040
Sicherheitsinformationen & Warnhinweise
Bei der Installation und Wartung elektrischer Komponenten besteht die Gefahr eines Stromschlags. Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bitte beachte die auf dem Produkt angegebene IP-Schutzklasse.
Dieses Produkt und seine Komponenten können für Kinder gefährlich sein. Bewahre das Produkt und alle Zubehörteile außerhalb der Reichweite von Kindern auf.
1x Knebelschalter / -taster | Unterputz
1x Bedienungs- und Montageanleitung
