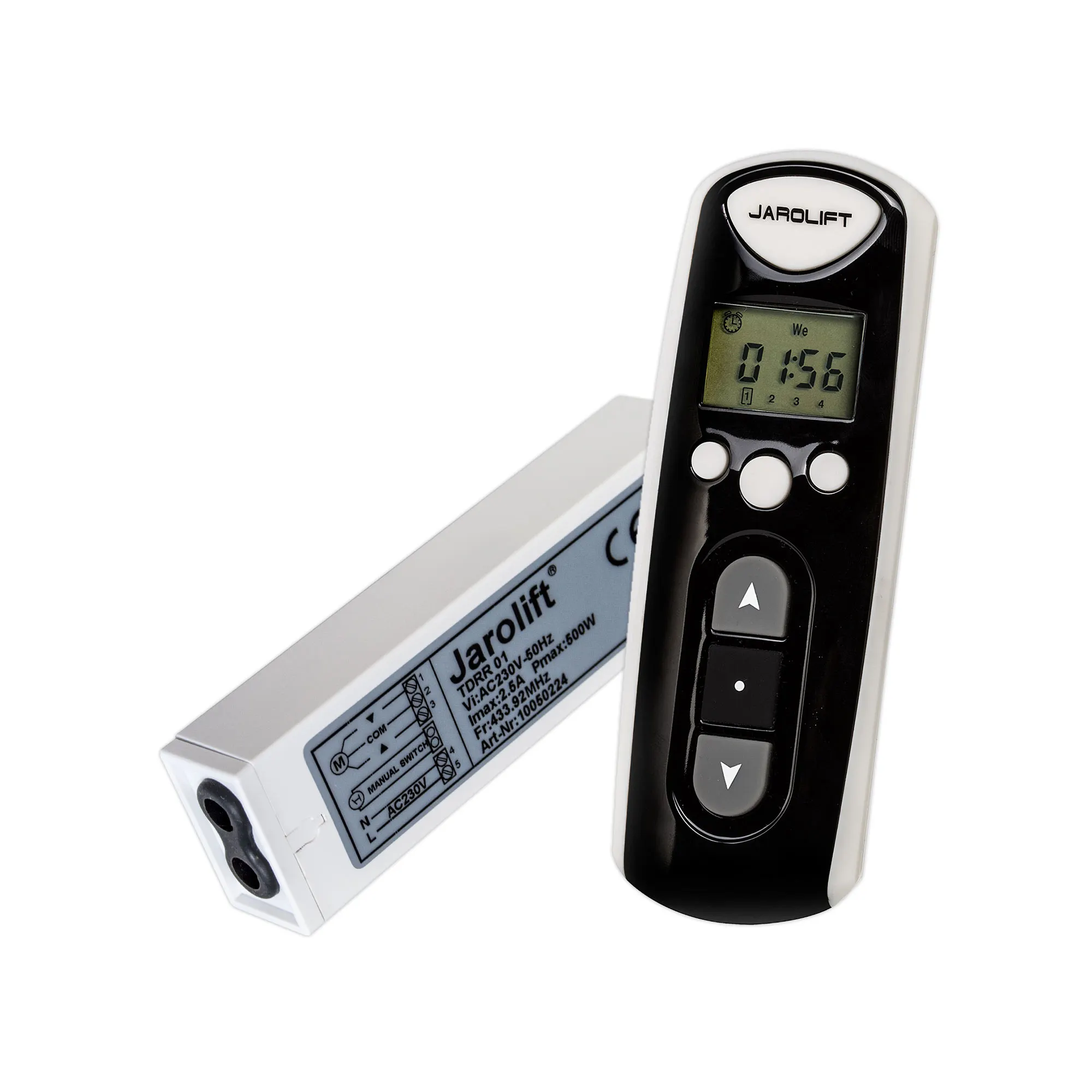

Funk Zeitschaltuhr Fernbedienung + Funkempfänger Aufputz SET: 1x TDRCT 04 Timer + 1x TDRR 01
.svg?ts=1742306088)
.svg?ts=1742306087)
Der 4-Kanal Timer Funkhandtaster TDRCT 04 aus dem Hause JAROLIFT dient zur zeitlichen sowie manuellen Ansteuerung von allen JAROLIFT Funkempfänger TDRR 01 im Funkbereich. Auf jedem der 4 Kanäle der Zeitschaltfernbedienung kannst du beliebig viele Empfänger einlernen!
Einfache Umrüstung!Tausche deinen jetzigen Taster / Knebelschalter gegen den Einfach- Funkempfänger TDRR 01 aus und steuere deine kabelgebundenen Rohrmotoren ab sofort problemlos per Funkfernbedienung (4-Kanal Handsender mit Zeitschaltuhr TDRCT 04).
Der Handsender verfügt über 4 Programmplätze für jeweils eine Auf- sowie eine Abfahrtszeit. Jedem dieser Programmplätze kann ein bestimmter Kanal oder aber alle 4 Kanäle zugewiesen werden. Zudem ist es möglich, den Programmplatz für nur einen Wochentag zu aktivieren oder aber für ein Wochenschema:
Verkürzte Arbeitswoche: Montag - Freitag
Gesamte Arbeitswoche: Montag - Samstag
Gesamte Woche: Montag - Sonntag
Der TDRCT 04 besitzt zudem eine Gruppen- sowie eine Einzelsteuerung. Bei der Einzelsteuerung wird der aktive Kanal in der Kanalleiste am unteren Rand des Displays markiert. Über die Kanalwahltaste können aber auch alle 4 Kanäle markiert und so gleichzeitig bedient werden.
Mit dem TDRCT 04 besteht die Möglichkeit, jeden einzelnen der vier Kanäle an beliebig vielen Motoren und Funkempfängern zur selben Zeit einzulernen. Diese fahren dann bei Aktivierung dieses Kanals und Betätigung der Auf-, Stop- und Ab-Taste oder bei Zeitsteuerung alle gleichzeitig. Natürlich kann jeder einzelne Kanal auch nur mit einem einzigen Motor betrieben werden.
Ebenso können über den Handtaster die Endpunkte der JAROLIFT TDEF Rohrmotoren eingestellt werden.
Im Lieferumfang des TDRCT 04 befindet sich auch eine formschöne Wandhalterung. Diese kann über die vorhandenen Bohrung einfach an der Wand befestigt werden.
Die Batterie zum Betrieb des TDRCT 04 ist im Lieferumfang enthalten und bei Lieferung bereits in das Gerät eingesetzt. Zum Wechseln der Batterien kann der Handsender einfach über die Schrauben auf der Rückseite geöffnet werden.
Zur Ansteuerung des Funkempfängers können alle Funksender des Jarolift TDR - Funksystems verwendet werden.
Je nach gewähltem Sender bieten sich mit dem Funkempfänger verschiedene Bedienmöglichkeiten. Zum einen kann der Rollladen einzeln manuell bedient werden, oder aber mit Hilfe eines Mehrkanalsenders zusammen mit einer Gruppe von Empfängern und Funkmotoren bedient werden. Zu guter letzt bietet sich auch die Möglichkeit, über einen unserer 4-Kanal Funk-Timer, den Empfänger zeitlich anzusteuern. Also mit festen Fahrzeiten für jeden Wochentag.
Der Empfänger kann mit allen 230 Volt Rohrmotoren betrieben werden, welche über 2 Steuerleitungen (Auf/Ab), sowie einen Phasenanschluss, Nullleiter und ein Erdungskabel verfügen.
Mit dem optionalen Tasterkabel steuerst du deine Rohrmotoren, zusätzlich zur Funkbedienung, manuell vor Ort. Das Kabel ist kompatibel mit allen gängigen Tastern mit Schließfunktion. Das Tasterkabel mit 2 m Kabellänge findest du hier.
TDRC 01
TDRC 04
TDRC 08
TDRC 16
TDRCT 04
TDRC 01W
TDRC 02W
TDRC 08W
TDRC 16W
TDRCT 04W
ALLGEMEIN
| Hersteller: | JAROLIFT |
|---|---|
| Produktbezeichnung: | Funk Zeitschaltuhr Fernbedienung + Funkempfänger Aufputz | SET: 1x TDRCT 04 Timer + 1x TDRR 01 |
| Artikelnummer: | 60001101 |
| EAN: | 4250558278147 |
| Garantie: | 2 Jahre |

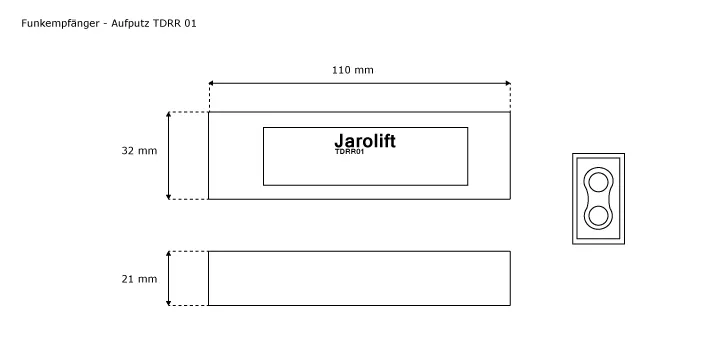

| Funkempfänger - Breite: | 110 mm |
|---|---|
| Funkempfänger - Eingangsspannung: | 230 V | 50 Hz |
| Funkempfänger - Einschaltdauer: | ca. 240 Sek. |
| Funkempfänger - Farbe: | weiß |
| Funkempfänger - Funkfrequenz: | 433,92 MHz |
| Funkempfänger - Höhe: | 32 mm |
| Funkempfänger - Länge: | 21 mm |
| Funkempfänger - Material: | hochwertiger Kunststoff |
| Funkempfänger - Reichweite: | 10 - 15 m (abhängig von der Bausubstanz) |
| Funkempfänger - Schutzart (IP): | IP44 |
| Funkempfänger - Speicherplätze: | 15 |
| Funkempfänger - Standby-Verbrauch (W): | ≤ 1 W |
| Funkempfänger - Zul. Umgebungstemperatur: | 0°C bis +50°C |
| Sender - Batterie (Eingangsspannung (V): | 3V CR2430 |
| Sender - Betriebsstrom: | ≤ 12 mA |
| Sender - Breite: | 49 mm |
| Sender - Farbe: | schwarz |
| Sender - Funkrequenz (MHz): | 433,05 - 433,92 MHz |
| Sender - Höhe: | 17 mm |
| Sender - Kanäle: | 4 |
| Sender - Länge: | 145 mm |
| Sender - Material: | hochwertiger Kunststoff mit gummierter Ummantelung |
| Sender - Reichweite: | In geschlossenen Räumen: 10 - 15 m (abhängig von der Bausubstanz) |
| Sender - Schutzart (IP): | IP30 |
| Sender - Sendeleistung (mW): | ≤ 10 mW |
| Sender - Standby-Verbrauch: | ≤ 3 μW |
| Sender - Zul. Umgebungstemperatur: | 0°C bis 60°C |
Herstellerinformation
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Verantwortliche Person für die EU (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Sicherheitsinformationen & Warnhinweise
Bei der Installation und Wartung elektrischer Komponenten besteht die Gefahr eines Stromschlags. Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bitte beachte die auf dem Produkt angegebene IP-Schutzklasse.
Batterien können beim Verschlucken schwere innere Verätzungen verursachen und innerhalb von 2 Stunden zum Tod führen. Deshalb müssen sie für Kinder unzugänglich aufbewahrt werden.
Dieses Produkt und seine Komponenten können für Kinder gefährlich sein. Bewahre das Produkt und alle Zubehörteile außerhalb der Reichweite von Kindern auf.
Allgemeine Hinweise zum Umgang mit Batterien und Akkus
Beim Umgang mit Batterien und Akkus sind folgende wichtige Sicherheitshinweise zu beachten:
- Werfen Sie Batterien und Akkus niemals ins Feuer, da sie explodieren oder gefährliche Stoffe freisetzen können.
- Setzen Sie Batterien und Akkus keinen starken mechanischen Belastungen wie Stößen, Quetschungen oder Fallenlassen aus.
- Nehmen Sie Batterien und Akkus nicht auseinander und versuchen Sie nicht, sie zu öffnen.
- Schützen Sie Batterien und Akkus vor extremen Temperaturen (Hitze und Kälte).
- Vermeiden Sie Kurzschlüsse, indem Sie die Pole nicht mit metallischen Gegenständen in Berührung bringen.
- Verwenden Sie für Akkus nur geeignete Ladegeräte.
- Mischen Sie niemals alte und neue Batterien oder verschiedene Batterietypen.
- Batterien und Akkus nicht ungeschützt zusammen mit metallischen Gegenständen lagern.
- Batterien und Akkus nicht Feuchtigkeit oder Nässe aussetzen.
- Entsorgen Sie gebrauchte Batterien und Akkus fachgerecht über die dafür vorgesehenen Sammelsysteme.
Die Beachtung dieser Hinweise trägt wesentlich zur Sicherheit im Umgang mit Batterien und Akkus bei und hilft, mögliche Gefahren zu vermeiden.
1x Handsender TDRCT04
1x Wandhalterung inkl. Befestigungmaterial
1x Funkempfänger Aufputz
2x Bedienungsanleitung
