- easy installiert – ohne Login direkt verwendbar
- easy steuern – von zuhause oder unterwegs, kompatibel mit Apple Home, Google, Siri, Alexa
- easy integriert – in dein Smarthome-Netzwerk mit zukunftssicherem Matter-Standard
Mit unseren besonders starken JAROLIFT®™ TDEF Rollladenmotoren rüstest du deinen Rollladen kinderleicht auf Elektroantrieb um. Rohrmotoren der TDEF Baureihe verfügen über einen Funkempfänger und eine elektronische Endabschaltung. Die Motoren eignen sich, je nach Modell, für Rollladen mit einem maximalen Behanggewicht von bis zu 75 kg. Alle JAROLIFT®™ Rohrmotoren arbeiten dank ihres Flüster-Planetengetriebes extrem leise und völlig wartungsfrei. Es handelt sich bei den JAROLIFT®™ TDEF Rollladenmotoren um Profiware und nicht um billige Baumarktprodukte. Jedem Rohrmotor ist bereits ein Standard 8-Kant Wellenadapter im Lieferumfang beigelegt. Solltest du für deinen Rollladen einen speziellen Rund- oder Achtkantwellenadapter benötigen, kannst du diesen über das obere Auswahlmenü direkt dazu bestellen. Die Rollladenmotoren werden zudem mit passendem Standardlager ausgeliefert. So sind im Lieferumfang des 35 mm TDEF bereits ein Motor-Klicklager und ein Sternlager enthalten während den 45 mm TDEF Motoren ein Motor-Flachlager beiliegt. Bauartbedingt kann je nach Kastenart ein zusätzliches Lager benötigt werden. Hierfür stehen dir weitere Motor- oder Abrolllager optional zur Auswahl.
Dank dem integrierten Rolling Code Funkempfänger ist ein Höchstmaß an Sicherheit garantiert. Beim Rolling Code handelt es sich nicht, wie etwa bei kopierfähigen Handsendern, um einen vom Benutzer frei wählbaren Code. Der Rolling Code ist selbst dem Benutzer unbekannt. Dieser ist ein ständig wechselnder algorithmischer 66-Bit Code, derzeit sind in etwa 74 Trillionen Codekombinationen möglich.
Du musst den oberen und unteren Endpunkt nicht mehr umständlich an Drehrädchen am Motor einstellen, sondern kannst diese nun bequem über einen der JAROLIFT®™ Funkhandsender einstellen. Gerade bei außenliegenden oder sehr engen Rollladenkästen ist dies vorteilhaft.

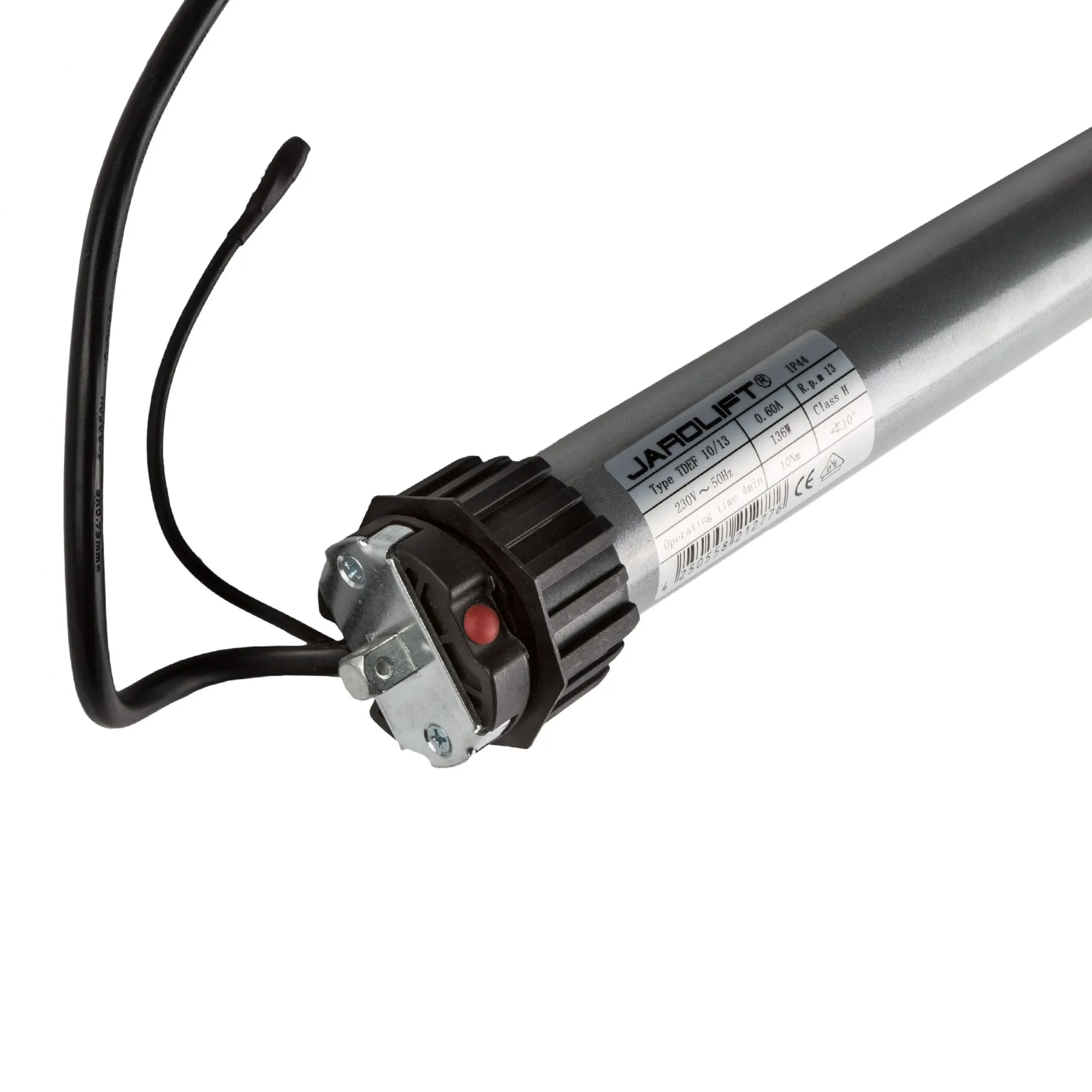

Das Einlernen der Funkhandsender ist mit der neuen Lerntaste am Motorkopf ein Kinderspiel. Bei vielen Herstellern müssen Motoren zur Programmierung stromlos geschaltet werden. Dies ist besonders umständlich, wenn ein oder mehrere Motoren bereits angeschlossen und auf der gleichen Sicherung geschaltet sind. Profitiere von JAROLIFT®™ TDEF Funkmotoren indem du keine Sicherungen mehr herausnehmen oder die Anschlusskabel auftrennen musst, um einen Sender einzulernen.
Du kannst deinen Funkmotor zusätzlich mit einem Taster ansteuern und so auch ohne Fernbedienung (oder bei deren Ausfall) den Rollladen zum Auf- und Ab-Fahren bedienen.
Bei unseren JAROLIFT® TDEF Funkmotoren hast du die Möglichkeit, einen sogenannten dritten Endpunkt, zusätzlich zu den beiden anderen Endpunkten einzustellen. Dieser kann beispielsweise als Lüftungsposition mit leicht geöffneten Lichtschlitzen verwendet werden.
Die JAROLIFT®™ TDEF Rollladenmotoren besitzen ein kraftvolles Planetengetriebe, welches eine spezielle Bauform eines kompakt gebauten Zahnrad-Getriebes ist. Es überträgt seine Kraft direkt auf die Rollladenwelle, was ein schnelles Auf- und Ab-Fahren ermöglicht. Das Getriebe ist aus Sintermetall gefertigt, dieses ermöglicht ein extrem leises und kaum zu hörendes Betreiben an Ihrem Rollladen.
Registriert der Motor ungewöhnlich starken Belastungsanstieg oder Überlastung, während der Rollladen aufgerollt wird, wird der Motor gestoppt. Diese Funktion verhindert mögliche Defekte am Rollladenpanzer, die z.B. durch Vereisung des Rollladens auftreten können.
Durch den Einbau unseres Motors kann dein Rollladen von außen nicht mehr hochgeschoben werden und du verbesserst so die Einbruchhemmung deiner Rollläden! Ein Blick auf aktuelle Statistiken zeigt, dass es hierfür triftige Gründe gibt, denn in Deutschland wird fast alle 3 Minuten eingebrochen. Anderseits belegen die Zahlen, dass mehr als ein Drittel aller Einbruchsversuche nach wenigen Minuten abgebrochen werden wenn robuste Technik oder stabile Konstruktionen Widerstand leisten.
Dank der Schutzart "IP44" sind unsere Rollladenmotoren auch für Feuchträume und den Außeneinsatz geeignet, da diese gegen allseitiges Spritzwasser und Kondenswasser geschützt sind!
- Stopp- und Endpunktabschaltung durch elektro- magnetische Scheibenbremse!
- Überlastungsschutz durch Thermoschutzschalter!
- völlig wartungsfrei und leistungsstark, auf über 15.000 Bewegungszyklen getestet!
- 3,0 m Anschlusskabel
- 7 Jahre Herstellergarantie!
Achtung bei Motoreinbau in Stahlwelle SW40! Bitte beachte beim Einbau eines Motors in eine Stahlwelle mit 40er Schlüsselweite, dass die Falz der Stahlwelle außen liegend ist. Stahlwellen mit Falz nach innen können den Motor beschädigen oder gänzlich zerstören. Du benötigst eine neue Welle? Kein Problem! Passende Stahlwellen mit SW40 findest du als Wellenset oder in unserem Stahlwellen / Rollladenwellen-Konfigurator auf Maß in unserem Shop hier: Rollladenwellen.
Zusätzlich empfehlen wir dir beim Einbau eines Motors in eine Welle mit 40er Schlüsselweite die Verwendung von Einhängeklammern . Die Klammern werden einfach auf die Welle gesteckt und die Sicherungsfedern direkt in die Klammern eingehakt. Somit kann der Motor nicht mehr durch den Schwalbenschwanz der Sicherungsfeder beschädigt werden.
Das Rollladengewicht kann mittels folgender Behanggewichte je Quadratmeter und Material errechnet werden:
Aluminiumrollläden wiegen ca. 4,5 kg/m²
Kunststoffrollläden wiegen ca. 5,5 kg/m²
Holzrollläden wiegen ca. 11,0 kg/m²
Rollladengewicht = Rollladenfläche (Rollladenhöhe x Rollladenbreite) x Gewicht des Behangmaterials x 110 % (10 % Reibungsverlust)
1,20 m x 1,20 m = 1,44 m²
1,44 m² x 4,5 kg/m² = 6,48 kg
6,48 kg x 110 % = 7,13 kg
Du hast ein Fenster (1,20 m Breite und 1,20 m Höhe) mit einem Aluminium Rollladenbehang ausgestattet, den du mit einem Rollladenmotor elektrifizieren möchtest. Die Rollladenfläche wird durch Multiplikation von Breite und Höhe errechnet. Die errechnete Fläche wird nun mit dem spezifischen Gewicht des Behanges (in unserem Beispiel Aluminium) multipliziert. Für das zu ermittelnde Rollladengewicht werden nun noch 10 % Reibungsverlust bzw. Zugwiderstand hinzugerechnet.
Falls du eine Achtkantwelle mit einer Schlüsselweite von 40 mm besitzst, benötigst du den JAROLIFT SL35 10/17 (bis 25 kg Zugkraft) bei einer Welle mit 60 mm den JAROLIFT SL45 10/15 (bis 25 kg Zugkraft).
ALLGEMEIN
| Hersteller: | JAROLIFT |
|---|---|
| Produktbezeichnung: | Funk-Rollladenmotor TDEF | TDEF 10/13 (10 Nm / SW60) |
| Artikelnummer: | 10050615 |
| EAN: | 4250558212776 |
| Garantie: | 7 Jahre |
| Anschlusskabel: | 3 m |
|---|---|
| Drehmoment: | 10 Nm |
| Eingangsspannung: | 230 V 50 Hz |
| Einschaltdauer: | 4 min |
| Funkfrequenz: | 433.92 MHz |
| Geräuschpegel: | ≤ 70 dB (A) |
| Geschwindigkeit: | 13 U/min |
| Gewicht: | 2,3 kg |
| Motorleistung: | 136 W |

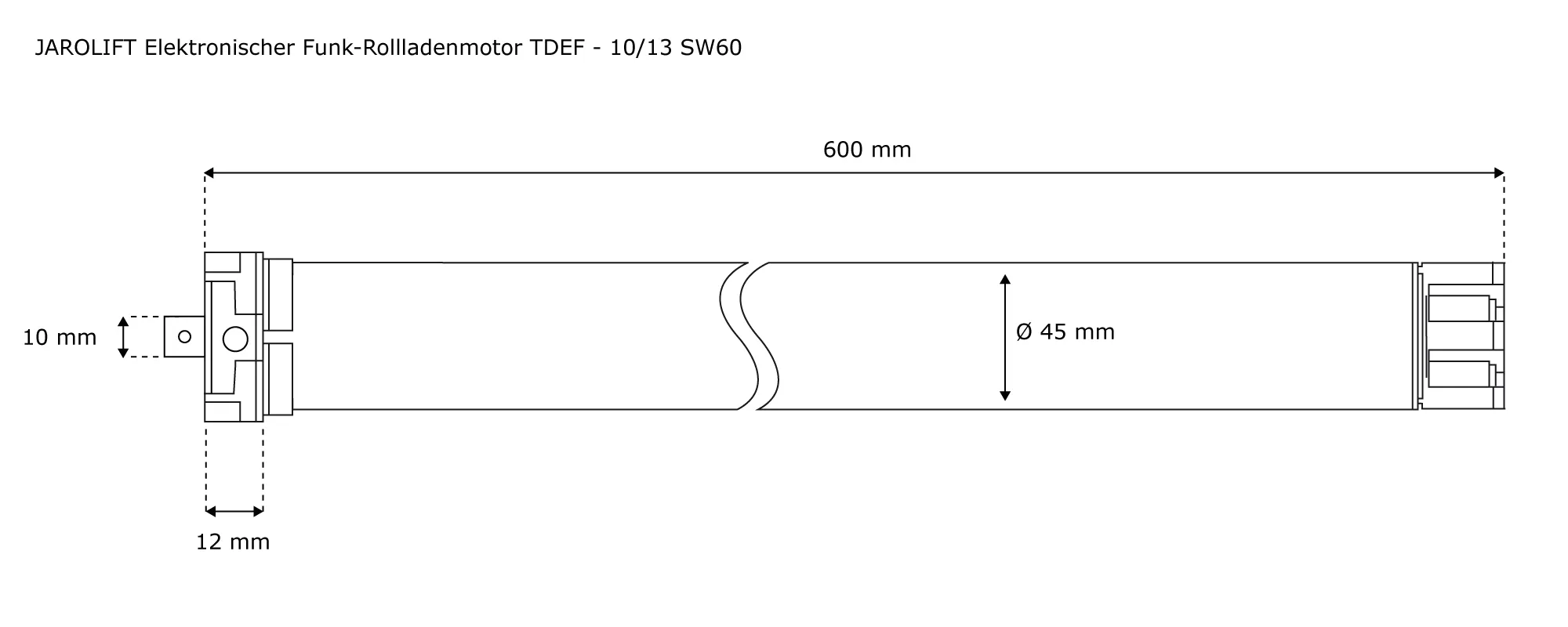

| Rohrdurchmesser: | 45 mm |
| Schlüsselweite: | SW60 |
| Schutzart: | IP44 |
| Stand-by-Verbrauch: | 1-2W |
| Stromaufnahme: | 0,60 A |
| Tasteranschluss: | ja |
| Zugkraft: | 27 kg |
| Zul. Umgebungstemperatur: | -5 bis +30 °C |
Herstellerinformation
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Verantwortliche Person für die EU (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Sicherheitsinformationen & Warnhinweise
Bei der Installation und Wartung elektrischer Komponenten besteht die Gefahr eines Stromschlags. Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bitte beachte die auf dem Produkt angegebene IP-Schutzklasse.
Bei Montagearbeiten in der Höhe besteht Absturzgefahr. Verwende nur geprüfte und sichere Leitern oder Gerüste und sichere dich entsprechend. Während der Montage dürfen sich keine Personen unter dem zu montierenden Produkt aufhalten.
Lose Schnüre und Kordeln können für Kleinkinder zur tödlichen Gefahr werden. Befestige Seile außerhalb der Reichweite von Kindern und bringe die mitgelieferten Sicherungen an.
Bei der Bedienung beweglicher Teile besteht Quetschgefahr für Finger und Hände. Achte beim Öffnen und Schließen auf den Bewegungsablauf und halte Körperteile von beweglichen Teilen fern.
Dieses Produkt und seine Komponenten können für Kinder gefährlich sein. Bewahre das Produkt und alle Zubehörteile außerhalb der Reichweite von Kindern auf.

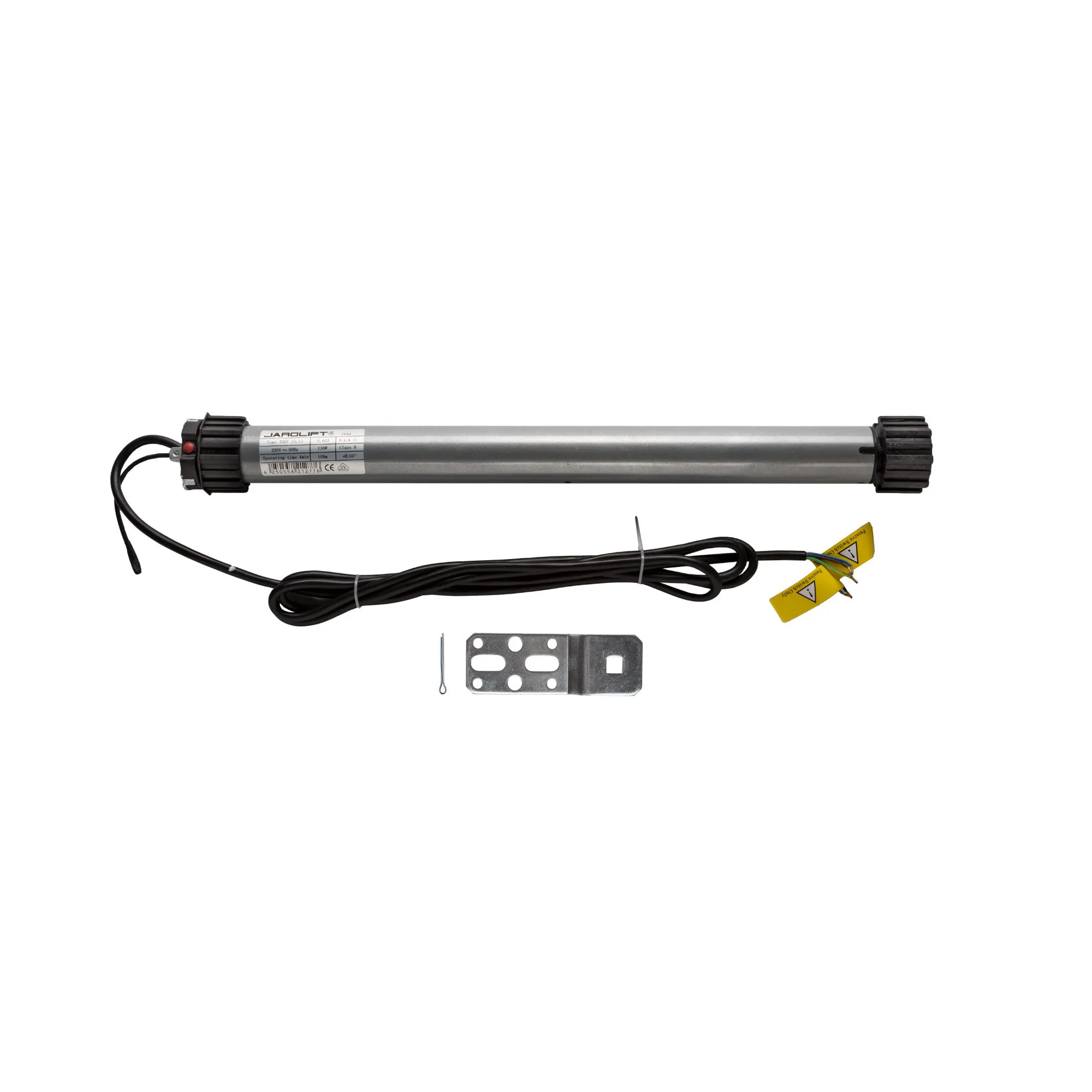

1x Funk-Rollladenmotor TDEF 10/13

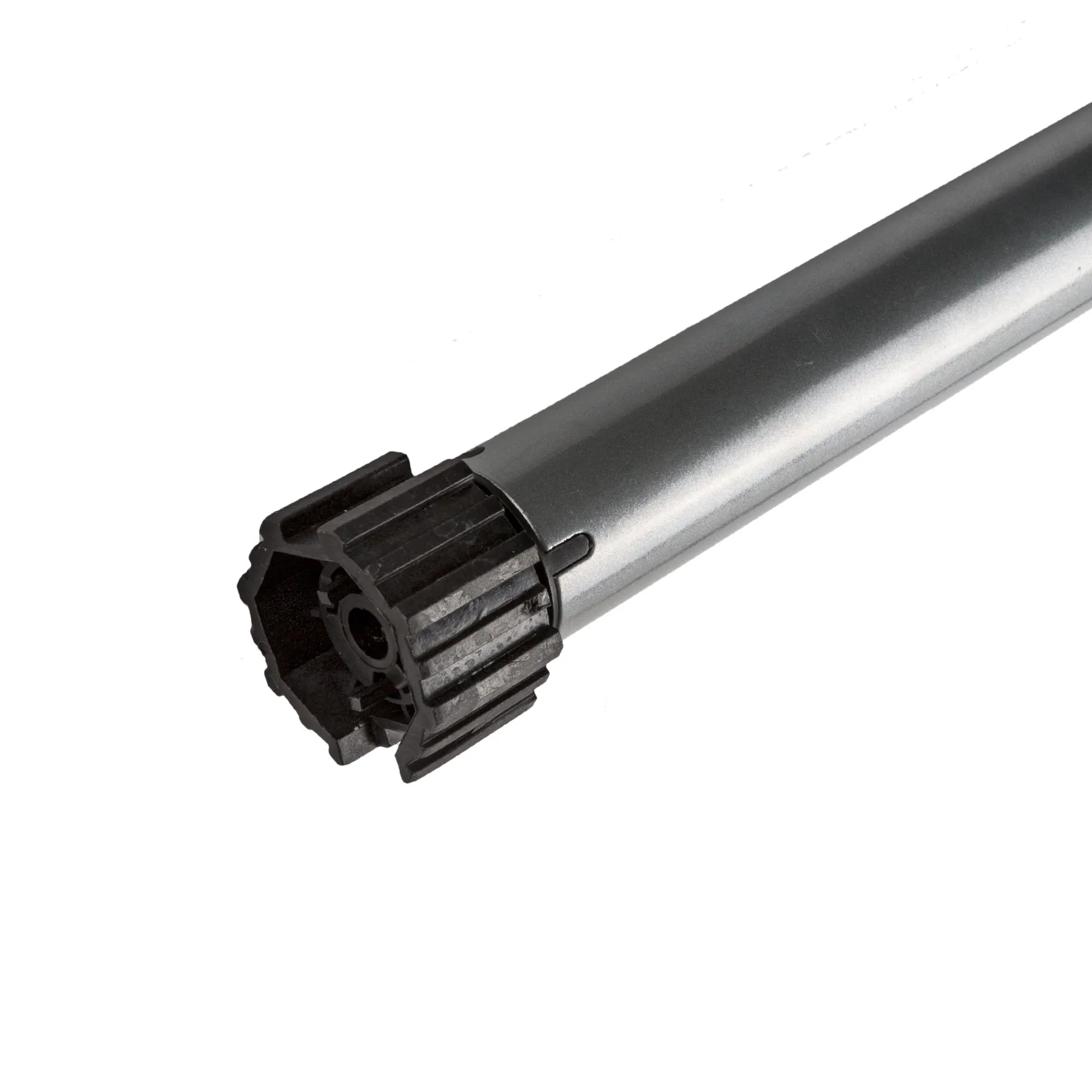

1x Adapter und Mitnehmer SW60
1x Sternlager inkl. Splint
1x Flachlager
1x Bedienungs- / Montageanleitung
