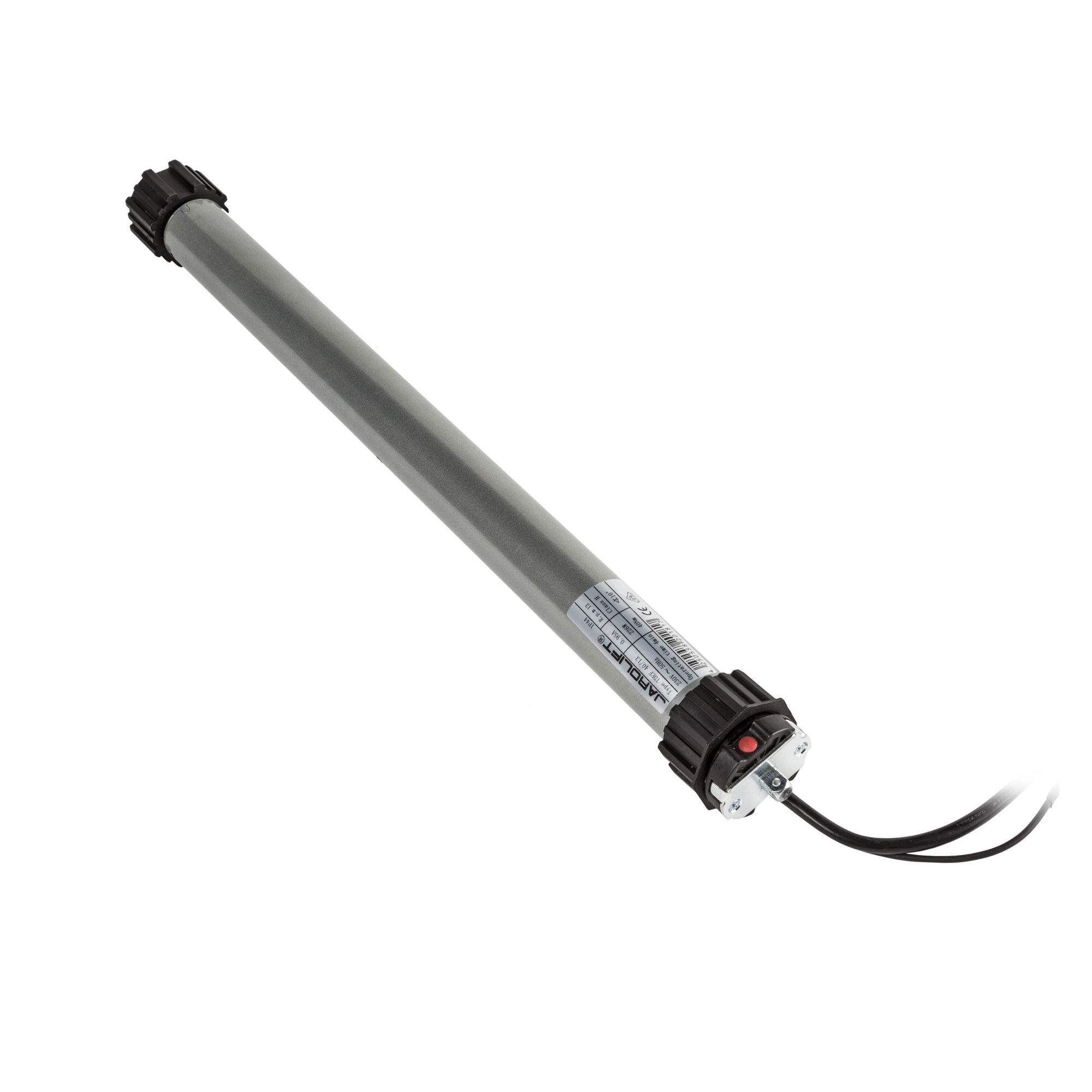

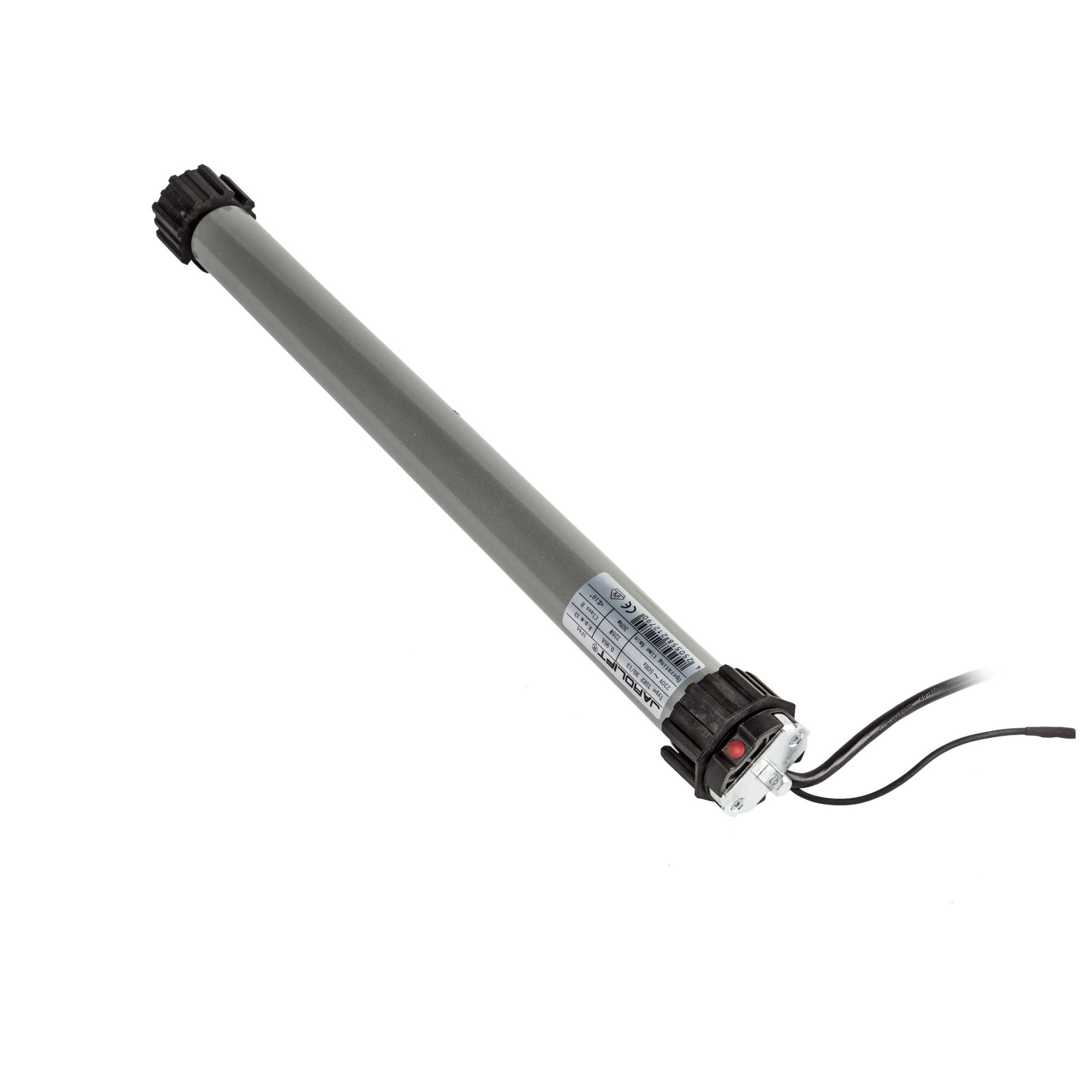

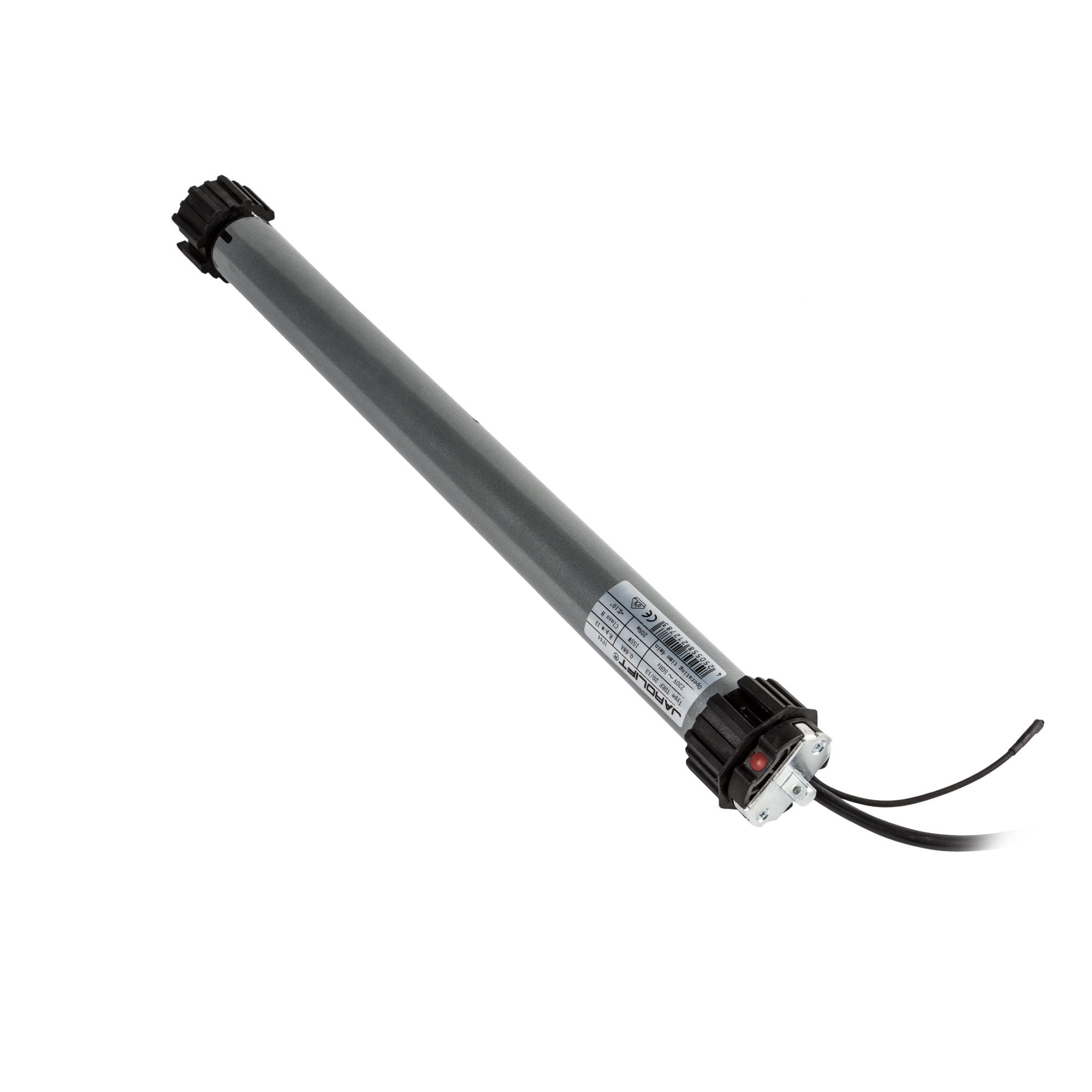

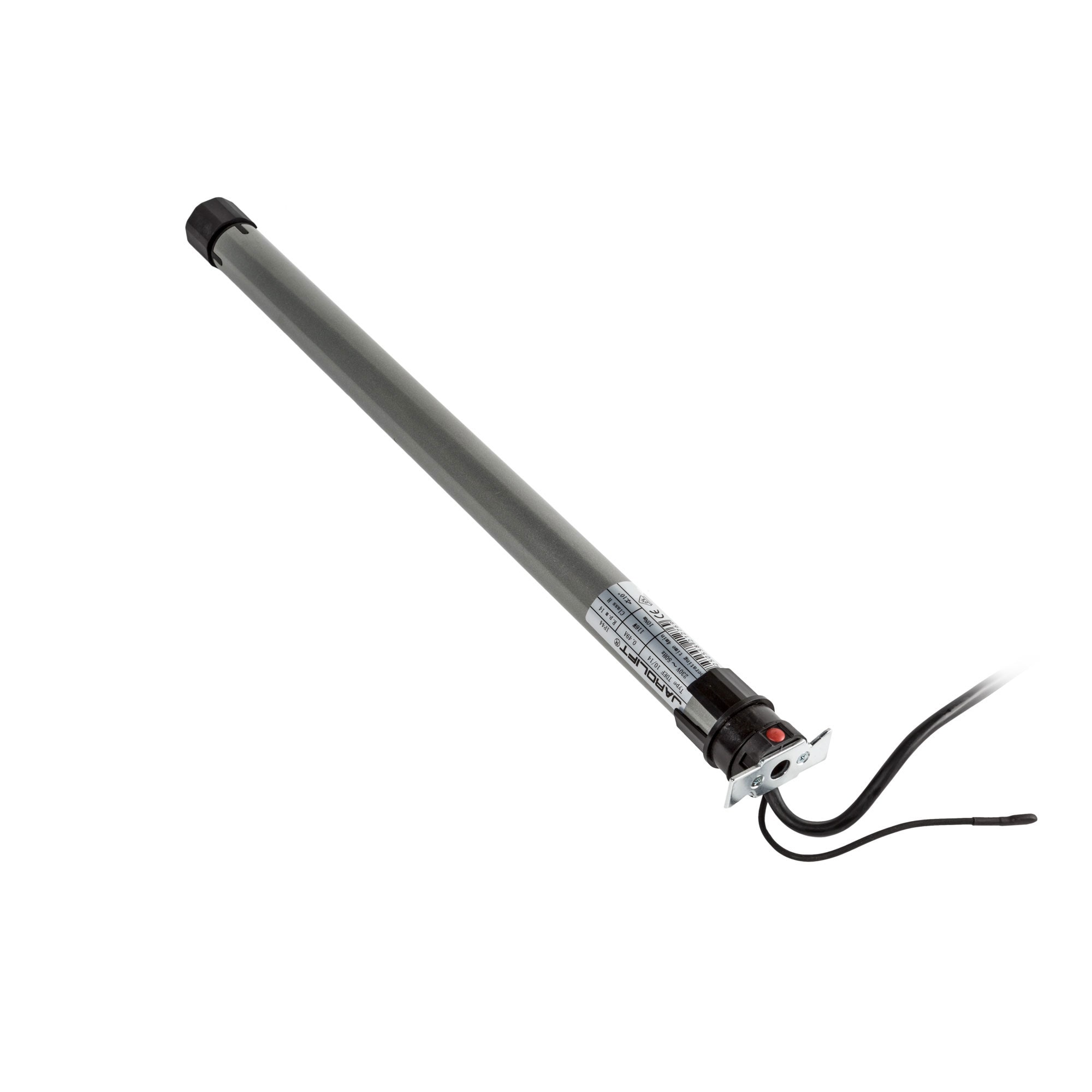

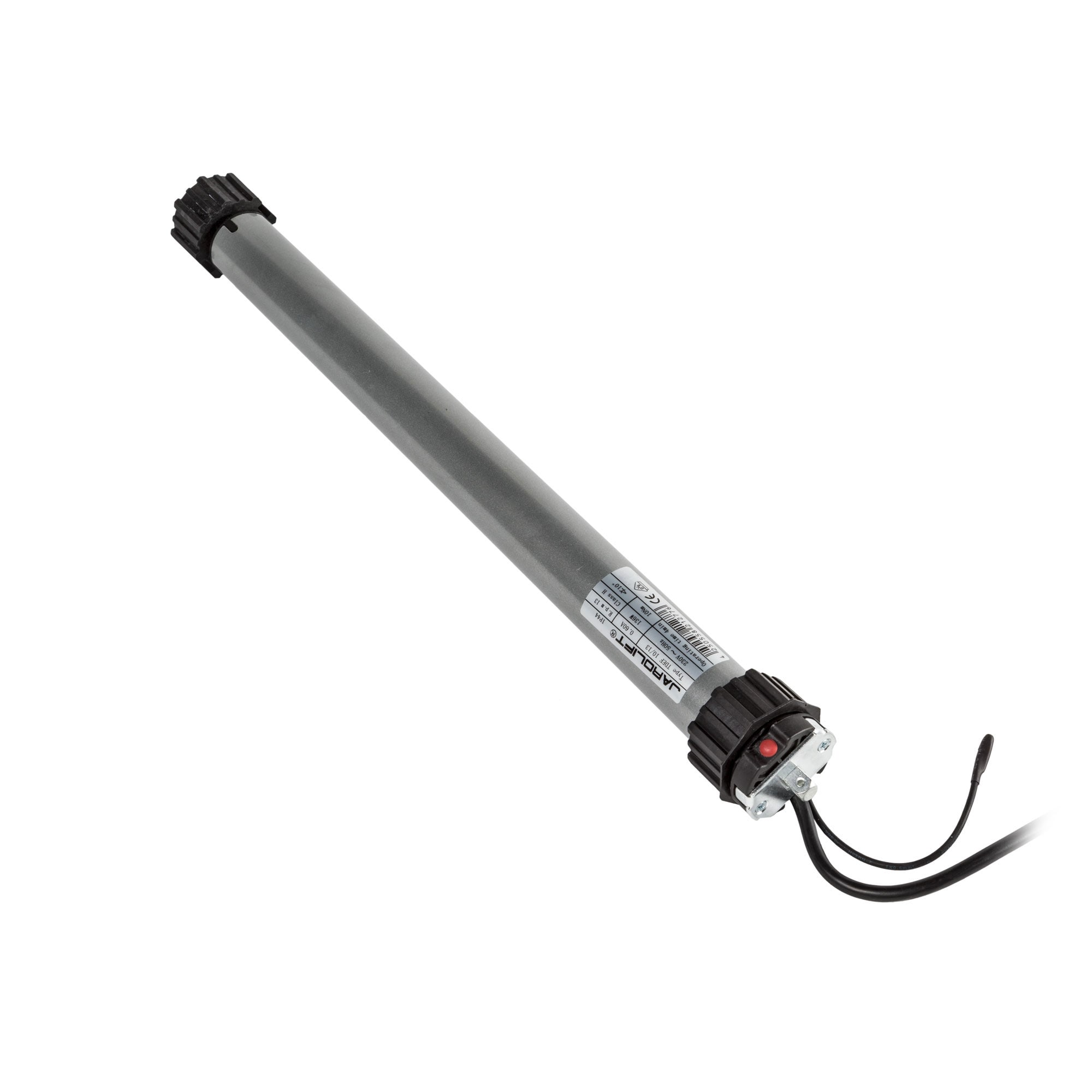

JAROLIFT Elektronischer Funk-Rollladenmotor Typ TDEF

Für Rollladen und Vorbaurollladen. Funk-Rohrmotor mit elektronischer Endabschaltung.
Wahlweise mit Motor- oder Abrolllager. TÜV und RoHS zertifiziert!

Modell / Motortyp:
  • TDEF - 10/14 (SW40 / 27 kg Zugkraft)
  • TDEF - 10/13 (SW60 / 27 kg Zugkraft)
  • TDEF - 20/13 (SW60 / 42 kg Zugkraft)
  • TDEF - 30/13 (SW60 / 62 kg Zugkraft)
  • TDEF - 40/13 (SW60 / 75 kg Zugkraft)

TDEF Rollladenmotor 7 Jahre Garantie
Garantieerklärung

Ihre aktuelle Auswahl:

JAROLIFT Rollladenmotor TDEF - 10/14






49.99 EUR




Lieferzeit 1-3 Tage
inkl. 19 % MwSt VERSANDKOSTENFREI*

Mit unseren besonders starken JAROLIFT®™ TDEF Rollladenmotoren rüsten Sie Ihren Rollladen kinderleicht auf Elektroantrieb um. Rohrmotoren der TDEF Baureihe verfügen über einen Funkempfänger und eine elektronische Endabschaltung. Die Motoren eignen sich, je nach Modell, für Rollladen mit einem maximalen Behanggewicht von bis zu 75 kg. Alle JAROLIFT®™ Rohrmotoren arbeiten dank ihrem flüster - Planetengetriebe extrem leise und völlig wartungsfrei. Es handelt sich bei den JAROLIFT®™ TDEF Rollladenmotoren um TÜV und RoHS zertifizierte Profiware und nicht um billige Baumarktprodukte.

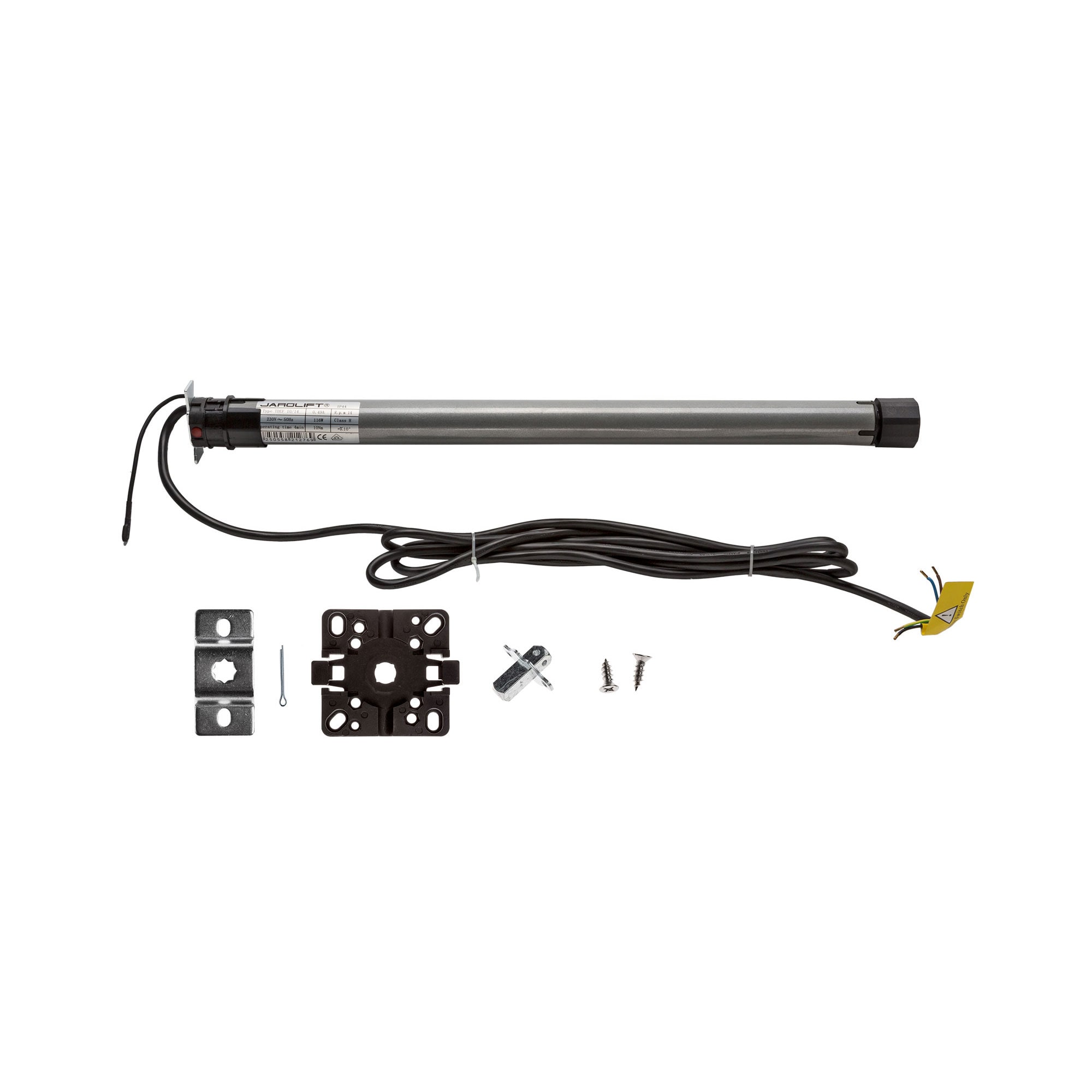

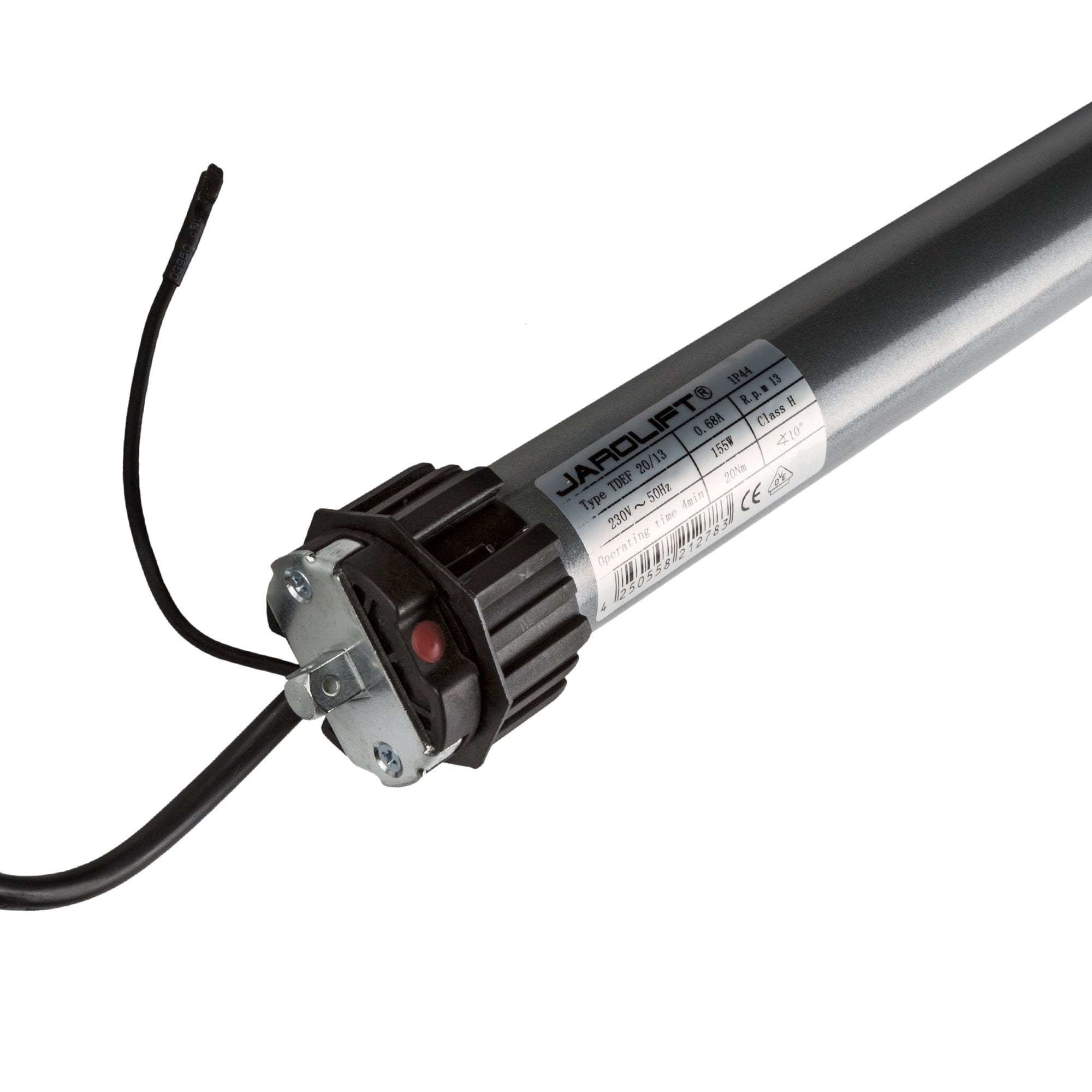

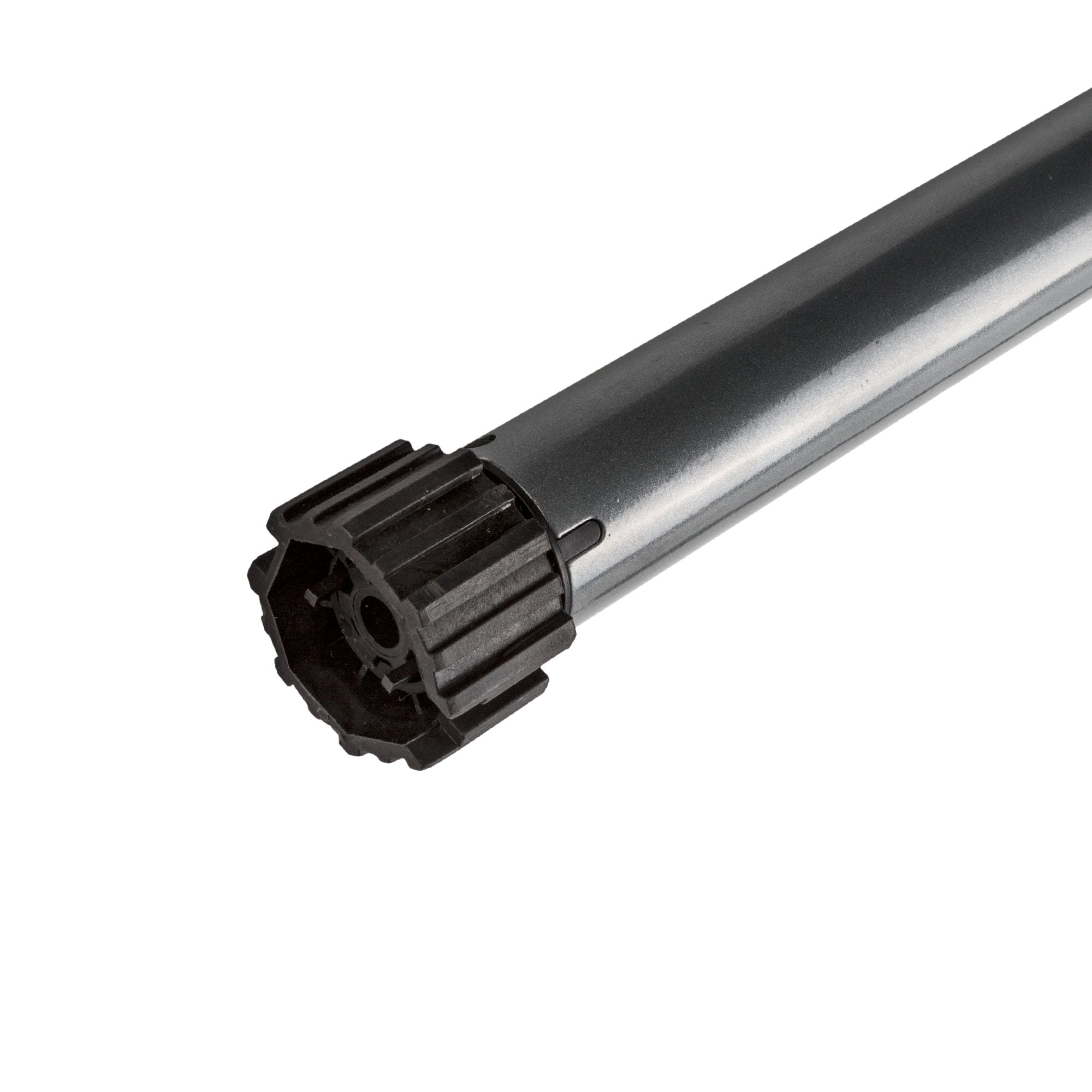

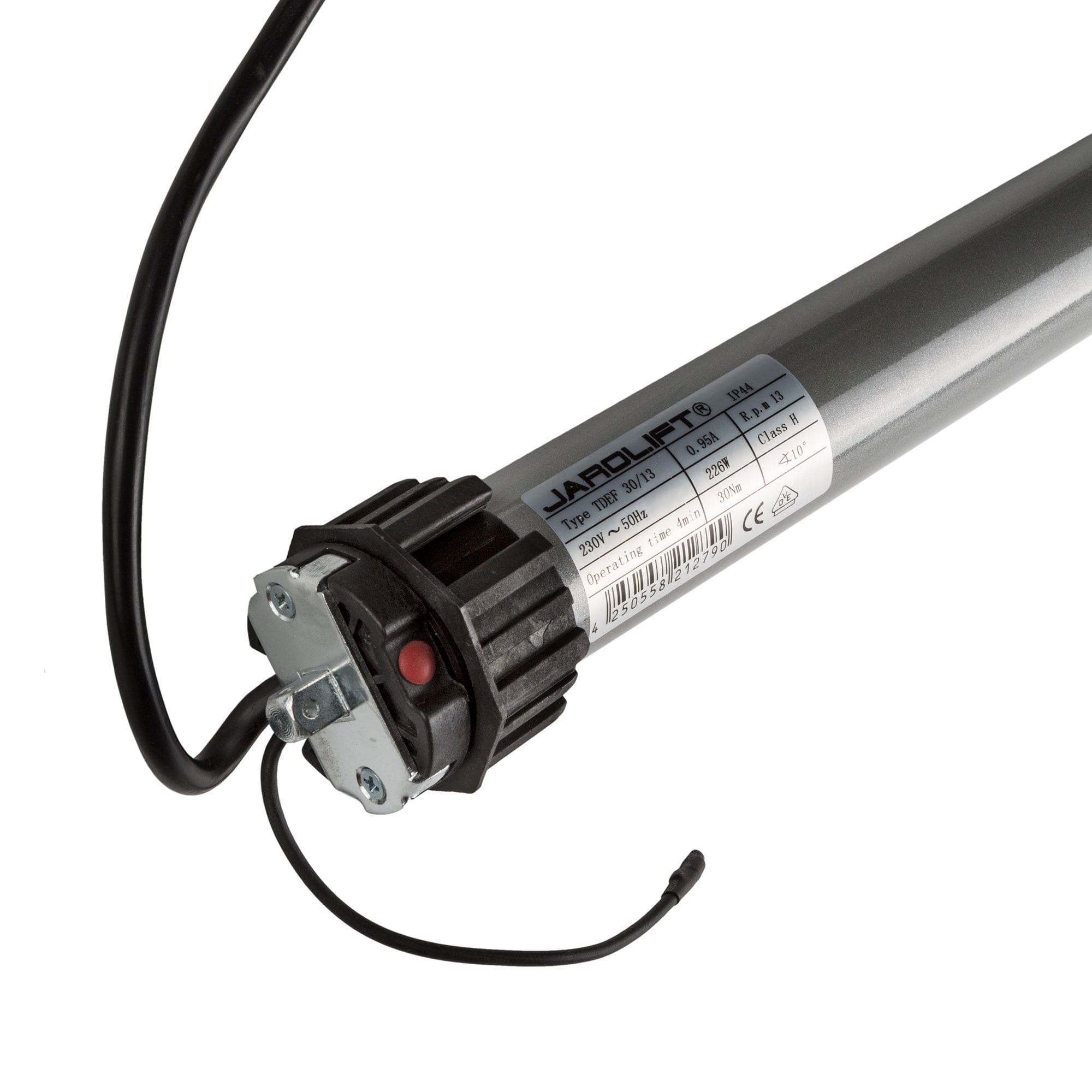

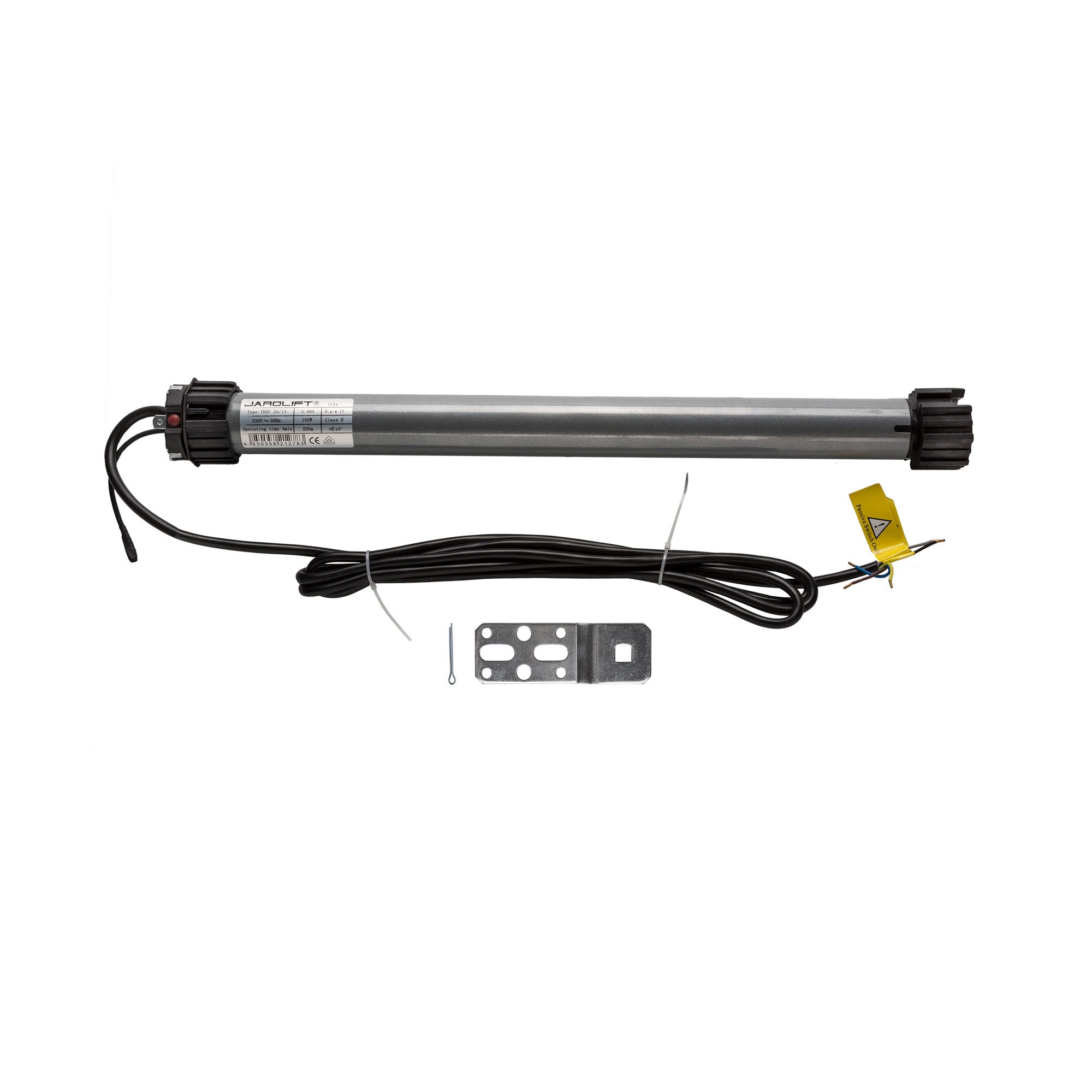

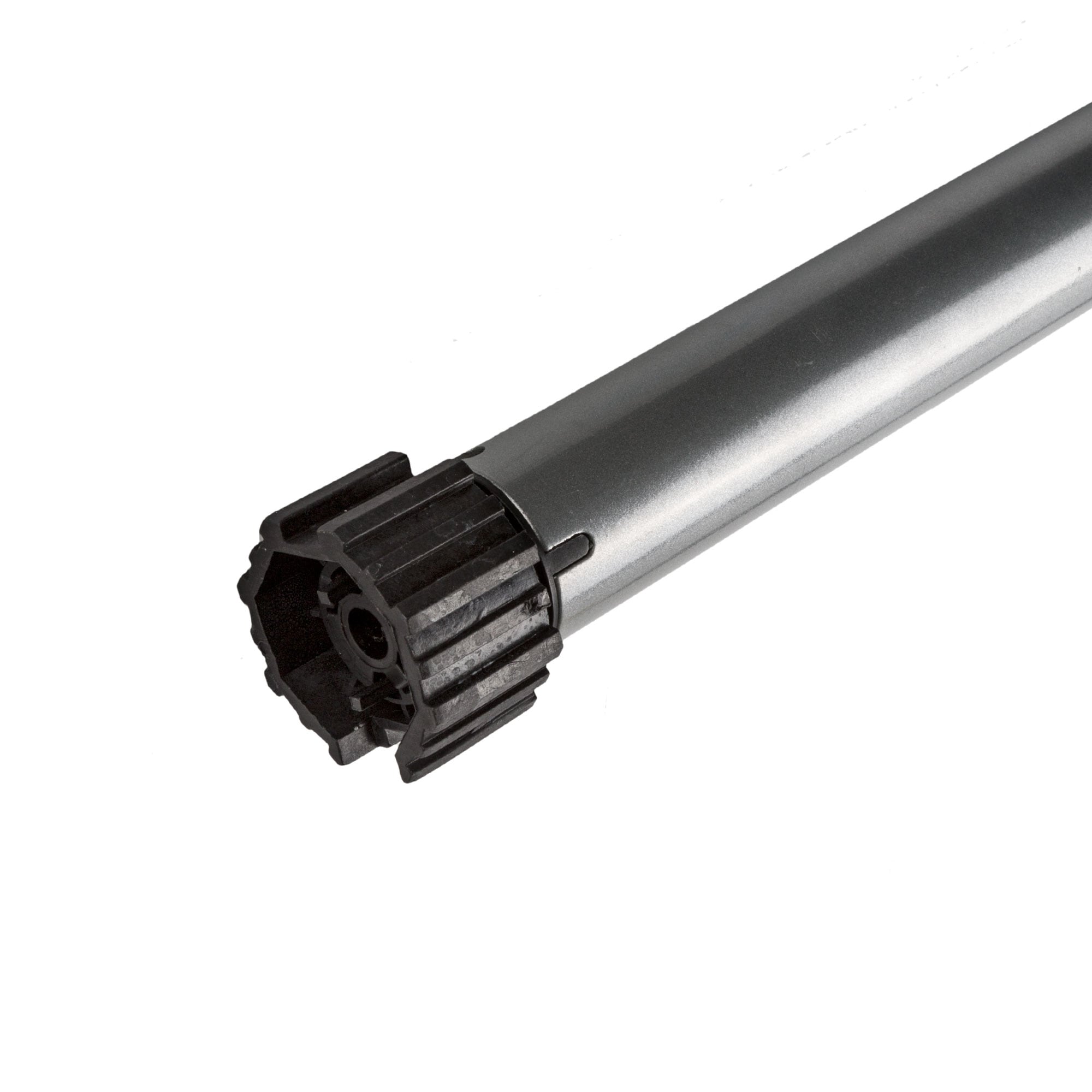

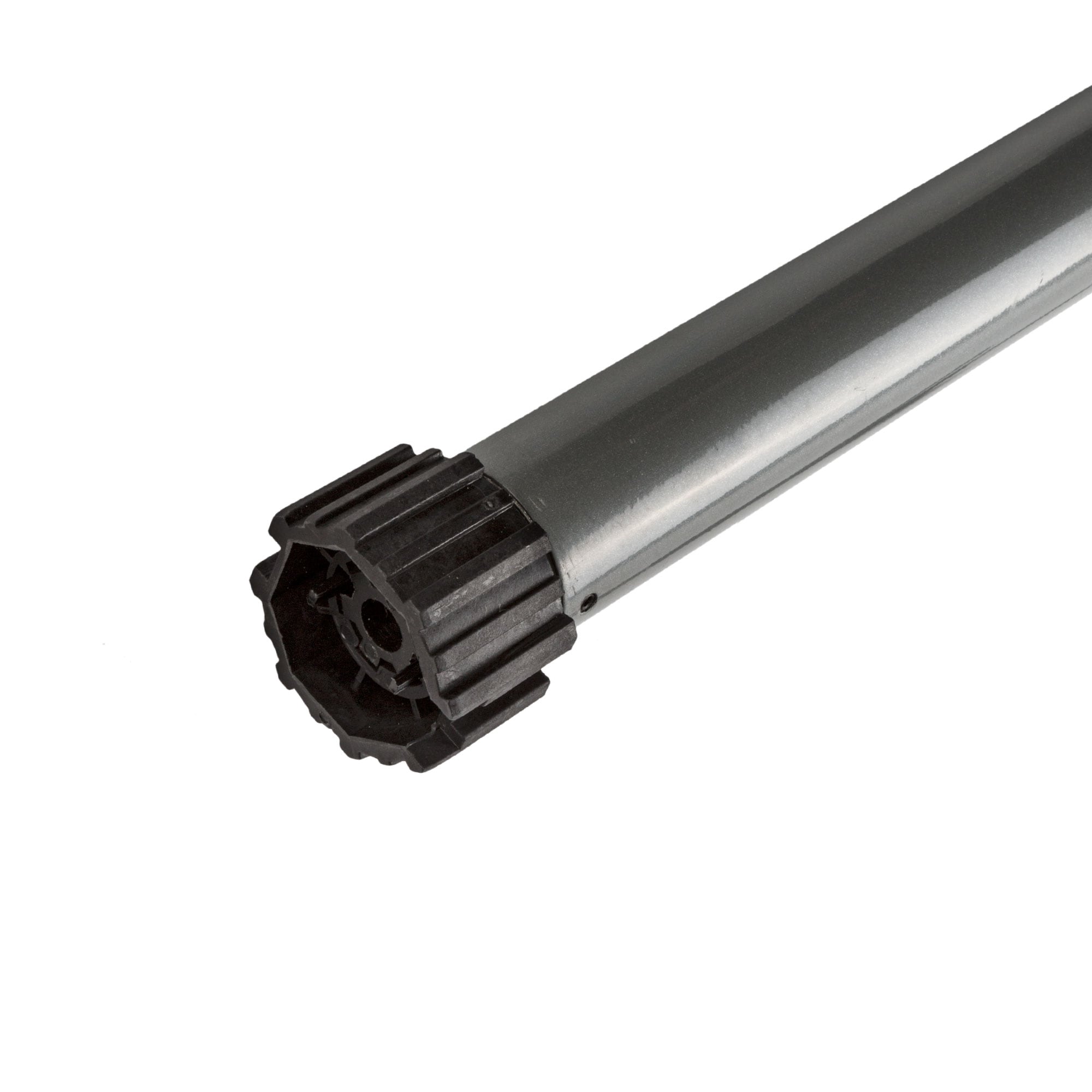

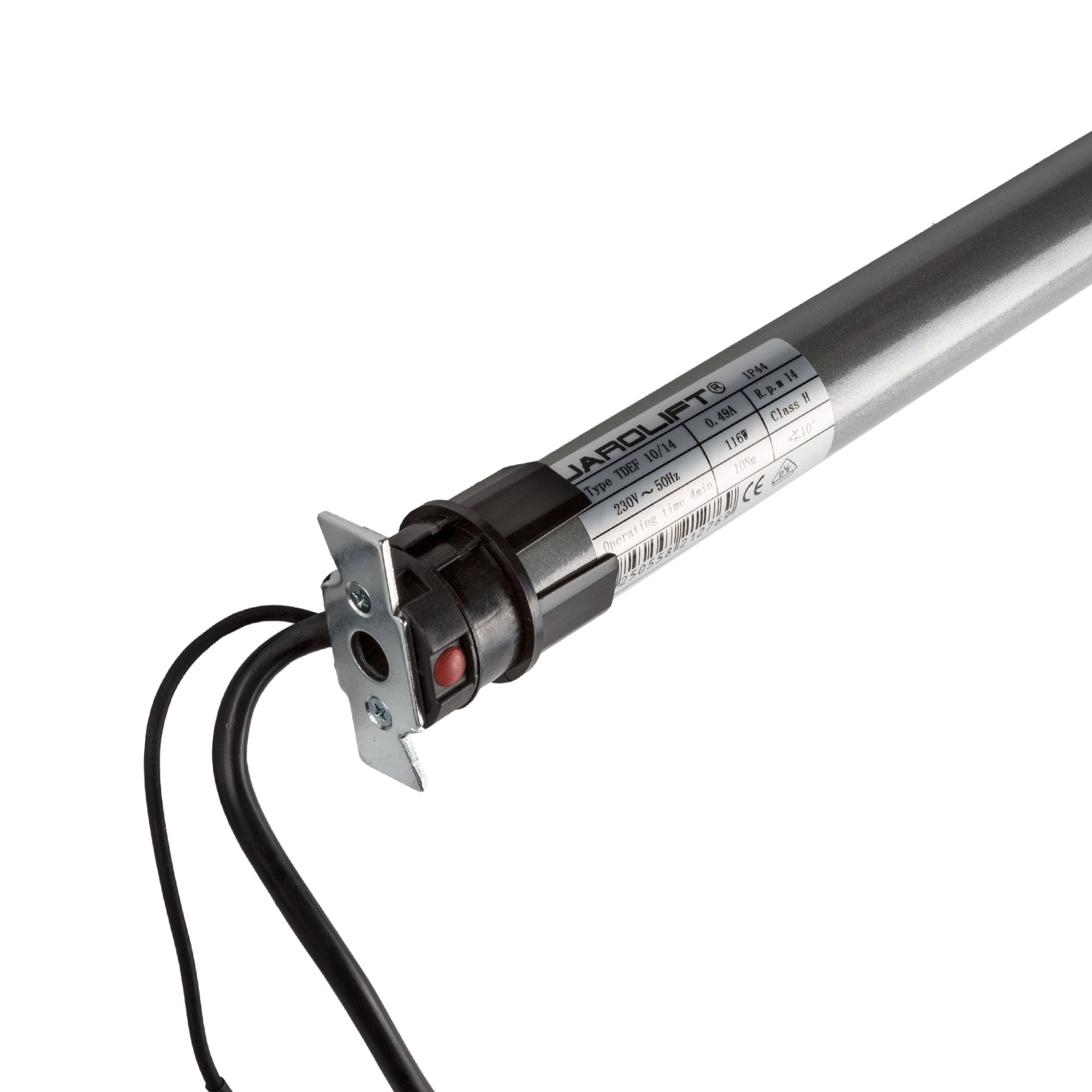

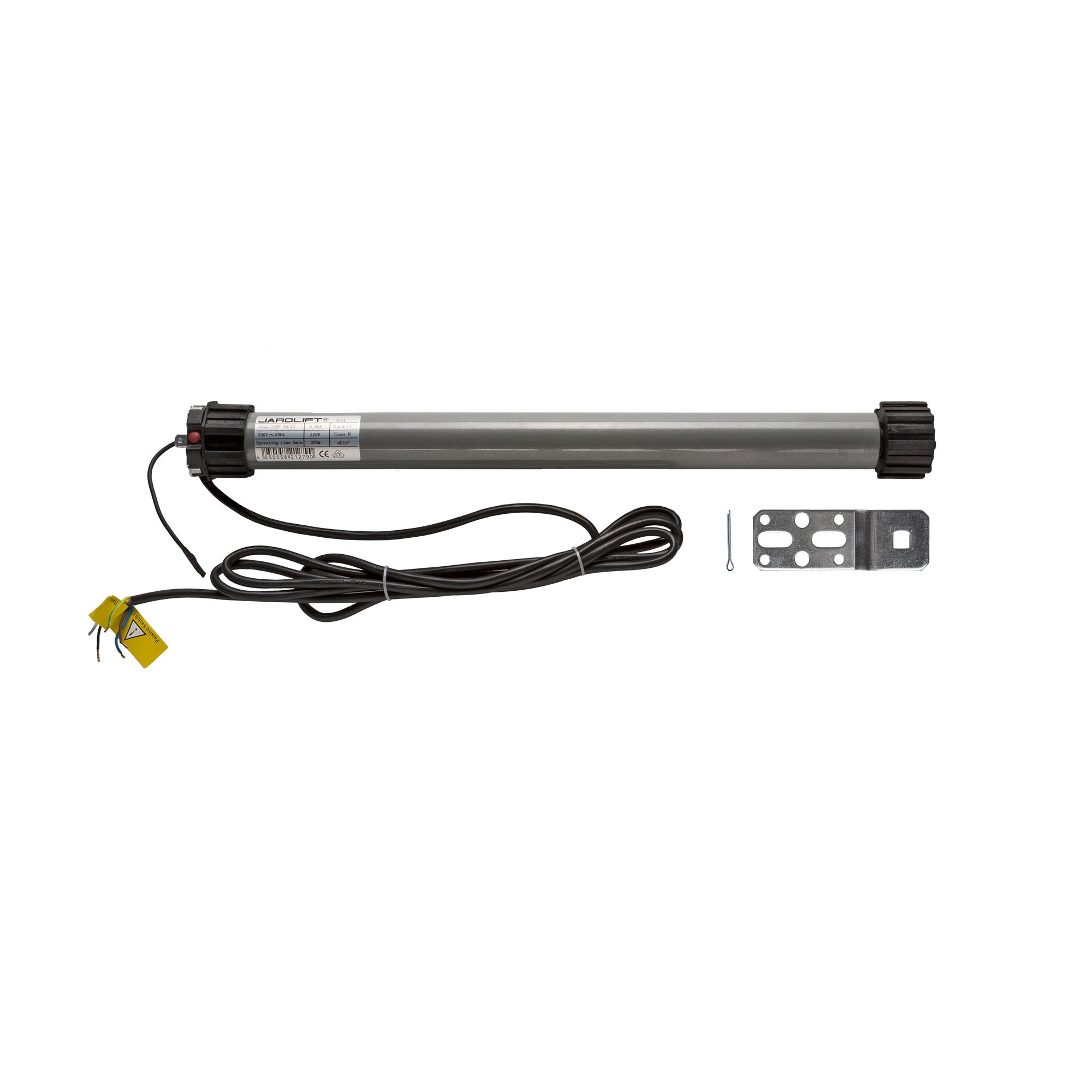

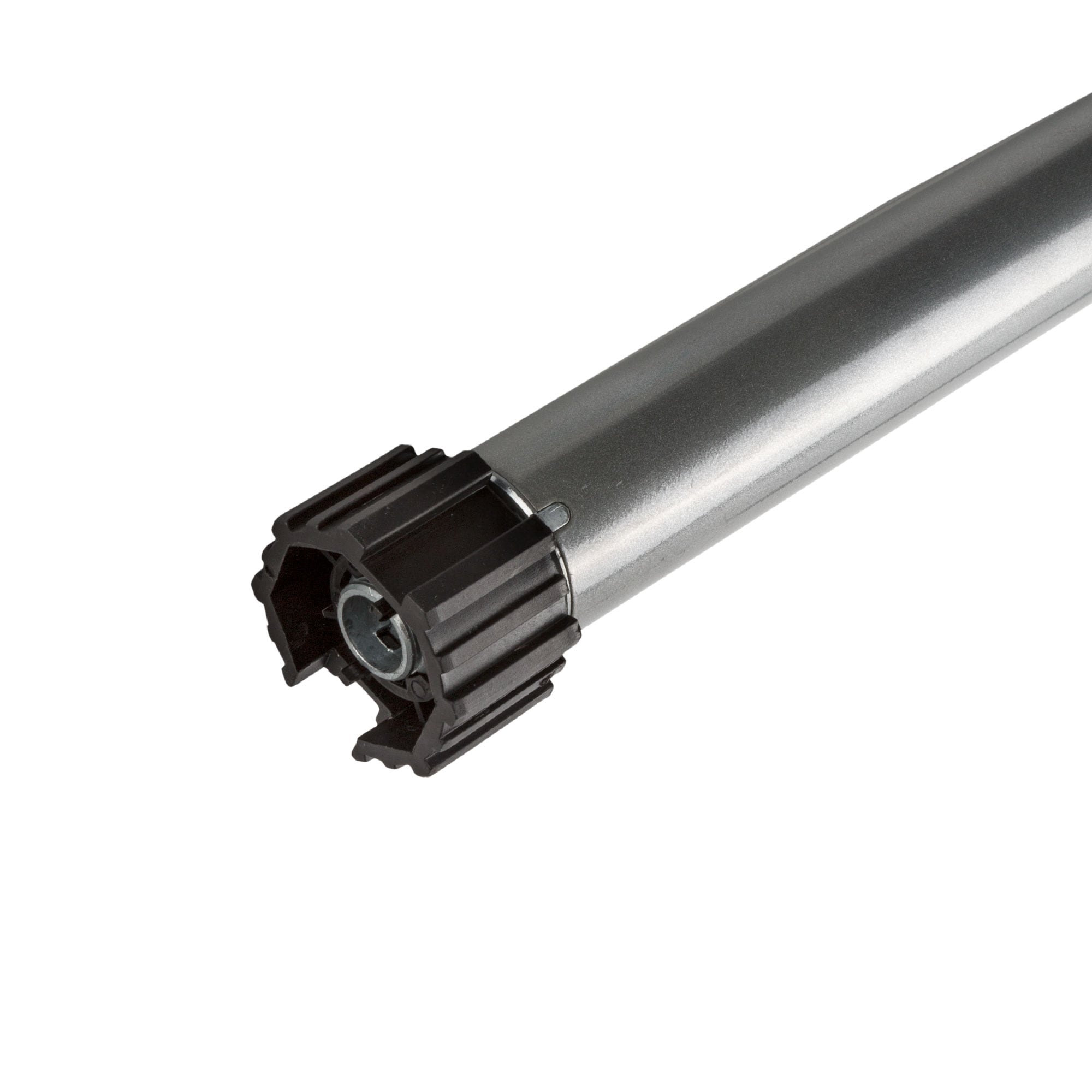

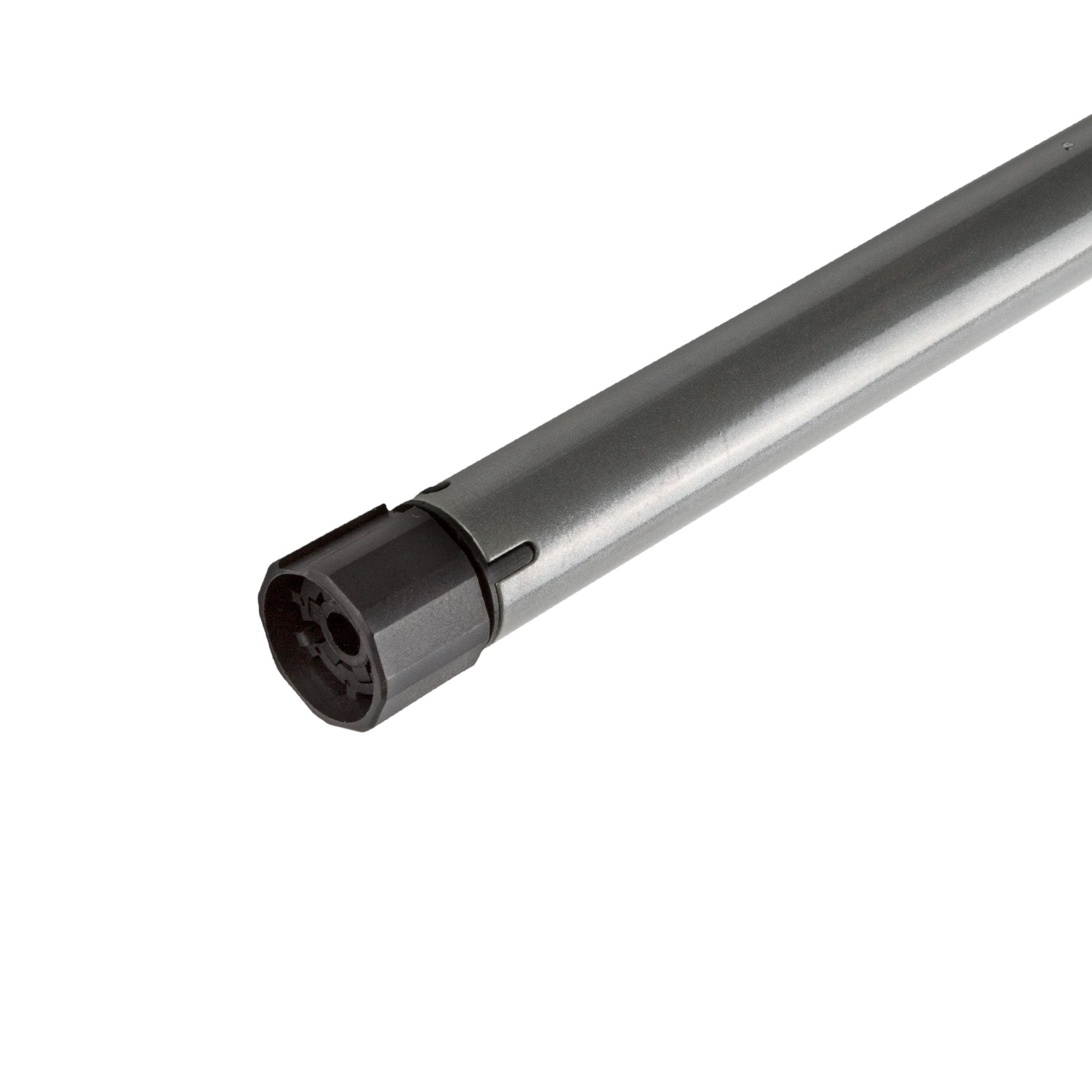

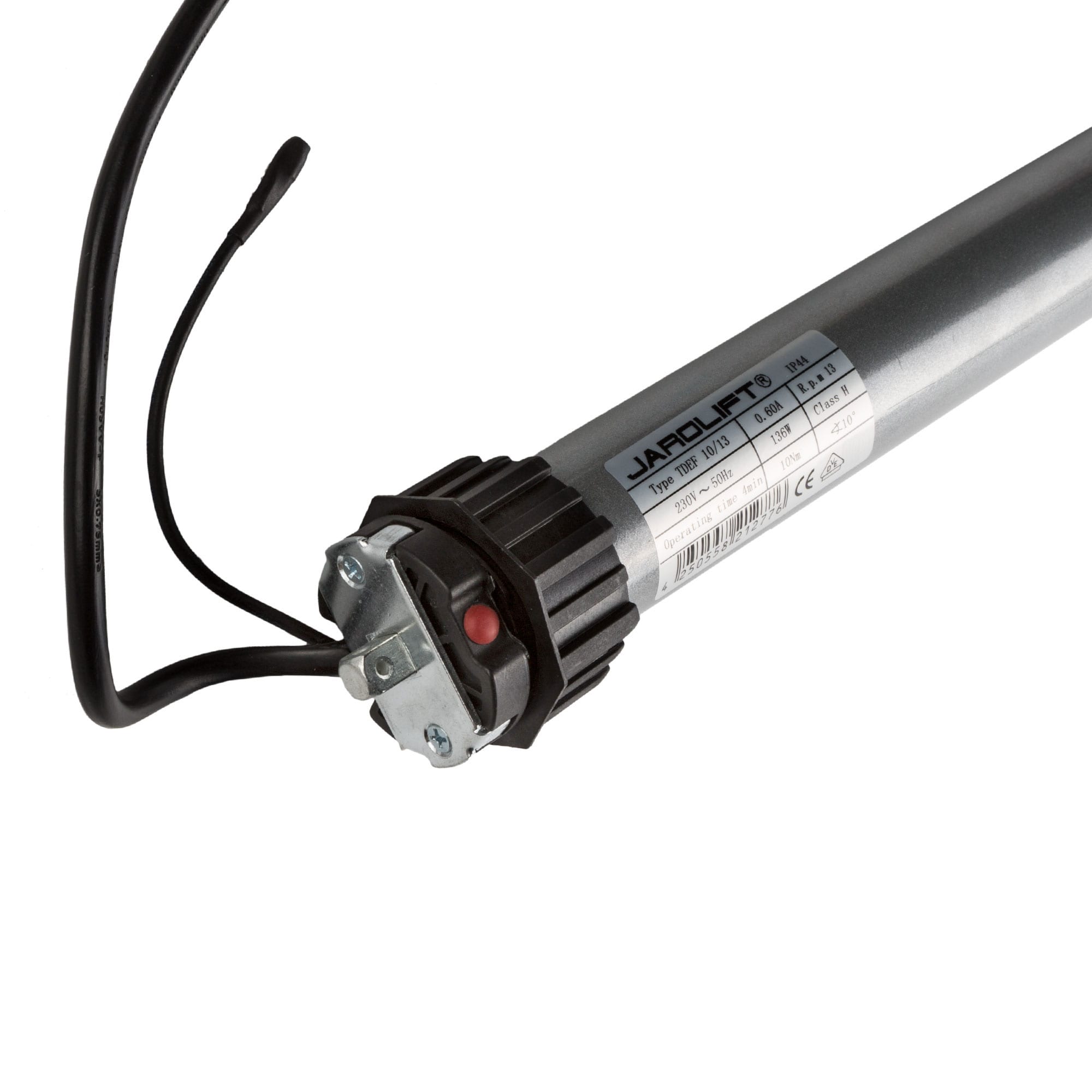

JAROLIFT Elektronischer Funk-Rollladenmotor Typ TDEF - Lieferumfang JAROLIFT Elektronischer Funk-Rollladenmotor Typ TDEF - Ansicht des Motorkopfs JAROLIFT Elektronischer Funk-Rollladenmotor Typ TDEF - Ansicht des Adapters
JAROLIFT Elektronischer Funk-Rollladenmotor Typ TDEF - Lieferumfang JAROLIFT Elektronischer Funk-Rollladenmotor Typ TDEF - Ansicht des Motorkopfs JAROLIFT Elektronischer Funk-Rollladenmotor Typ TDEF - Ansicht des Adapters

Jedem Rohrmotor ist bereits ein Standard 8-Kant Wellenadapter im Lieferumfang beigelegt. Sollten Sie für Ihren Rollladen einen speziellen Rund- oder Achtkantwellenadapter benötigen, können Sie diesen über das obere Auswahlmenü direkt dazu bestellen oder sich über folgende Auswahl zum Einzelprodukt weiterleiten lassen.


50 mm Achtkantwelle
einzeln kaufen >>

70 mm Achtkantwelle
einzeln kaufen >>

78 mm Rundwelle
einzeln kaufen >>

85 mm Rundwelle
einzeln kaufen >>

Die Rollladenmotoren werden zudem mit passenden Standardlager ausgeliefert. So ist im Lieferumfang des 35 mm TDEF bereits ein Motor-Klicklager und ein Sternlager enthalten während den 45 mm TDEF Motoren ein Motor-Flachlager beiliegt. Bauartbedingt kann je nach Kastenart ein zusätzliches Lager benötigt werden. Hierfür stehen Ihnen weitere Motor- oder Abrolllager optional zur Auswahl.

JAROLIFT®™ SLLF Flachlager
einzeln kaufen >>
JAROLIFT®™ SLLAU Universal-Abrolllager
einzeln kaufen >>
JAROLIFT®™ SLLK Altbau Aufstecklager
einzeln kaufen >>

Funktionshighlights der TDEF Motoren im Überblick


Integrierter Funkempfänger mit Rolling Code

Dank dem integrierten Rolling Code Funkempfänger ist ein Höchstmaß an Sicherheit garantiert. Beim Rolling Code handelt es sich nicht, wie etwa bei kopierfähigen Handsendern, um einen vom Benutzer frei wählbaren Code. Der Rolling Code ist selbst dem Benutzer unbekannt. Dieser ist ein ständig wechselnder algorithmischer 66-Bit Code, derzeit sind in etwa 74 Trillionen Codekombinationen möglich.

Einstellung der Endpunkte mittels Fernbedienung

Sie müssen den oberen und unteren Endpunkt nicht mehr umständlich an Drehrädchen am Motor einstellen, sondern können diese nun bequem über einen der JAROLIFT®™ Funkhandsender einstellen. Gerade bei außenliegenden oder sehr engen Rollladenkästen ist dies vorteilhaft.

Lerntaste für Fernbedienungen

Das Einlernen der Funkhandsender ist mit der neuen Lerntaste am Motorkopf ein Kinderspiel. Bei vielen Herstellern müssen Motoren zur Programmierung stromlos geschaltet werden. Dies ist besonders umständlich, wenn ein oder mehrere Motoren bereits angeschlossen und auf der gleichen Sicherung geschaltet sind. Profitieren Sie von JAROLIFT®™ TDEF Funkmotoren indem Sie keine Sicherungen mehr herausnehmen oder die Anschlusskabel auftrennen müssen um einen Sender einzulernen.

Externer 1-Phasentaster anschließbar

Sie können Ihren Funkmotor zusätzlich mit einem Taster ansteuern und so auch ohne Fernbedienung, oder bei deren Ausfall, den Rollladen bedienen zum Auf- und Ab-Fahren.

3. Endpunkt (Zwischenposition)

Bei unseren JAROLIFT® TDEF Funkmotoren haben Sie die Möglichkeit einen sogenannten dritten Endpunkt, zusätzlich zu den beiden anderen Endpunkten einzustellen. Dieser kann beispielsweise als Lüftungsposition mit leicht geöffneten Lichtschlitzen verwendet werden.

Für den Inhalt dieser Seite ist eine neuere Version von Adobe Flash Player erforderlich.

Adobe Flash Player herunterladen

Leise, aber kraftvoll

Die JAROLIFT®™ TDEF Rollladenmotoren besitzen ein kraftvolles Planetengetriebe, welches eine spezielle Bauform eines kompakt gebauten Zahnrad-Getriebes ist. Es überträgt seine Kraft direkt auf die Rollladenwelle, was ein schnelles Auf- und Ab-Fahren ermöglicht. Das Getriebe ist aus Sintermetall gefertigt, dieses ermöglicht ein extrem leises und kaum zu hörendes Betreiben an Ihrem Rollladen.

Funktion der Blockiererkennung / Überlastungsschutz

Registriert der Motor ungewöhnlich starken Belastungsanstieg oder Überlastung, während der Rollladen aufgerollt wird, wird der Motor gestoppt. Diese Funktion verhindert mögliche Defekte am Rollladenpanzer, die z.B. durch Vereisung des Rollladens auftreten können.

Einbruchschutz

Durch den Einbau unseres Motors kann Ihr Rollladen von außen nicht mehr hochgeschoben werden und Sie verbessern so die Einbruchhemmung Ihrer Rollläden! Ein Blick auf aktuelle Statistiken zeigt, dass es hierfür triftige Gründe gibt, denn in Deutschland wird fast alle 3 Minuten eingebrochen. Anderseits belegen die Zahlen, dass mehr als ein Drittel aller Einbruchsversuche nach wenigen Minuten abgebrochen werden wenn robuste Technik oder stabile Konstruktionen Widerstand leisten.

Feuchtraum- und Außeneinsatz - Schutzart IP44

Dank der Schutzart "IP44" sind unsere Rollladenmotoren auch für Feuchträume und den Außeneinsatz geeignet, da diese gegen allseitiges Spritzwasser und Kondenswasser geschützt sind!

Weitere Highlights der TDEF Motoren

  • Stopp- und Endpunktabschaltung durch elektro- magnetische Scheibenbremse!
  • Überlastungsschutz durch Thermoschutzschalter!
  • völlig wartungsfrei und leistungsstark, auf über 15.000 Bewegungszyklen getestet!
  • 3,0 m Anschlusskabel
  • 7 Jahre Herstellergarantie!
  • TÜV und RoHS zertifiziert!
HINWEIS

Achtung bei Motoreinbau in Stahlwelle SW40!

Bitte beachten Sie beim Einbau eines Motors in eine Stahlwelle mit 40er Schlüsselweite, dass die Falz Ihrer Stahlwelle außen liegend ist. Stahlwellen mit Falz nach innen können den Motor beschädigen oder gänzlich zerstören.

Sie benötigen eine neue Welle? Kein Problem! Passende Stahlwellen mit SW40 finden Sie als Wellenset oder in unserem Stahlwellen / Rollladenwellen-Konfigurator auf Maß in unserem Shop hier.

Zusätzlich empfehlen wir Ihnen beim Einbau eines Motors in eine Welle mit 40er Schlüsselweite die Verwendung von Einhängeklammern. Die Klammern werden einfach auf die Welle gesteckt und die Sicherungsfedern direkt in die Klammern eingehakt.

Somit kann der Motor nicht mehr durch den Schwalbenschwanz der Sicherungsfeder beschädigt werden.

zum Angebot >>

Welcher Rollladenmotor passt zu Ihrem Rollladenbehang?


Das Rollladengewicht kann mittels folgender Behanggewichte je Quadratmeter und Material errechnet werden:
Kunststoffrollläden wiegen ca. 4,5 kg/m²
Aluminiumrollläden wiegen ca. 5,5 kg/m²
Holzrollläden wiegen ca. 11,0 kg/m²
Formel zur Errechnung des Rollladengewichts:
Rollladengewicht = Rollladenfläche (Rollladenhöhe x Rollladenbreite) x Gewicht des Behangmaterials x 110 % (10 % Reibungsverlust)

Ermittlung des Rollladengewichts am Beispiel:

Sie haben ein Fenster (1,20 m Breite und 1,20 m Höhe) mit einem Kunststoff Rollladenbehang ausgestattet, den Sie mit einem Rollladenmotor elektrifizieren möchten. Die Rollladenfläche wird durch Multiplikation von Breite und Höhe errechnet.

Rechnung:

1,20 m x 1,20 m = 1,44 m²


Die errechnete Fläche wird nun mit dem spezifischen Gewicht des Behanges
(in unserem Beispiel Kunststoff) multipliziert.
1,44 m² x 4,5 kg/m² = 6,48 kg

Für das zu ermittelnde Rollladengewicht werden nun noch 10 % Reibungsverlust bzw.
Zugwiderstand hinzugerechnet.
6,48 kg x 110 % = 7,13 kg

Ergebnis:

Falls Sie eine Achtkantwelle mit einer Schlüsselweite von 40 mm besitzen benötigen Sie den JAROLIFT TDEF 10/14
(SW40, bis 27 kg Zugkraft) bei einer Welle mit 60 mm den JAROLIFT TDEF 10/13 (SW60, bis 27 kg Zugkraft).

Lieferumfang

  • 1x JAROLIFT®™ Elektronischer Rollladenmotor TDEF - 10/14 (7 Jahre Herstellergarantie)
  • 1x Montageanleitung
  • 1x Adapter für 40 mm Achtkantwelle
  • 1x Sternlager
    1x Klicklager

Technische Daten

Hersteller: JAROLIFT®™
Produktbezeichnung: Elektronischer Funk-Rollladenmotor TDEF - 10/14
Artikelnummer: 10050614
EAN: 4250558212769
Zugkraft: 27 kg
Schlüsselweite: SW 40
Rohrdurchmesser: 35 mm
Geschwindigkeit: 14 U/min.
Drehmoment: 10 Nm
Spannung: 230 V
Frequenz: 50 Hz
Stromaufnahme: 0,49 A
Motorleistung: 116 W
Schutzart: IP 44
Einschaltdauer: 4 min.
Anschlusskabel: 3 m
Standby-Verbrauch: 1-2 W
Betriebstemperatur: -5 bis +30 °C
Garantie: 7 Jahre
Hersteller: JAROLIFT®™
Produktbezeichnung: Elektronischer Funk-Rollladenmotor TDEF - 10/13
Artikelnummer: 10050615
EAN: 4250558212776
Zugkraft: 27 kg
Schlüsselweite: SW 60
Rohrdurchmesser: 45 mm
Geschwindigkeit: 13 U/min.
Drehmoment: 10 Nm
Spannung: 230 V
Frequenz: 50 Hz
Stromaufnahme: 0,68 A
Motorleistung: 155 W
Schutzart: IP 44
Einschaltdauer: 4 min.
Anschlusskabel: 3 m
Standby-Verbrauch: 1-2 W
Betriebstemperatur: -5 bis +30 °C
Garantie: 7 Jahre
Hersteller: JAROLIFT®™
Produktbezeichnung: Elektronischer Funk-Rollladenmotor TDEF - 20/13
Artikelnummer: 10050616
EAN: 4250558212783
Zugkraft: 42 kg
Schlüsselweite: SW 60
Rohrdurchmesser: 45 mm
Geschwindigkeit: 13 U/min.
Drehmoment: 20 Nm
Spannung: 230 V
Frequenz: 50 Hz
Stromaufnahme: 0,72 A
Motorleistung: 174 W
Schutzart: IP 44
Einschaltdauer: 4 min.
Anschlusskabel: 3 m
Standby-Verbrauch: 1-2 W
Betriebstemperatur: -5 bis +30 °C
Garantie: 7 Jahre
Hersteller: JAROLIFT®™
Produktbezeichnung: Elektronischer Funk-Rollladenmotor TDEF - 30/13
Artikelnummer: 10050617
EAN: 4250558212790
Zugkraft: 62 kg
Schlüsselweite: SW 60
Rohrdurchmesser: 45 mm
Geschwindigkeit: 13 U/min.
Drehmoment: 30 Nm
Spannung: 230 V
Frequenz: 50 Hz
Stromaufnahme: 0,95 A
Motorleistung: 226 W
Schutzart: IP 44
Einschaltdauer: 4 min.
Anschlusskabel: 3 m
Standby-Verbrauch: 1-2 W
Betriebstemperatur: -5 bis +30 °C
Garantie: 7 Jahre
Hersteller: JAROLIFT®™
Produktbezeichnung: Elektronischer Funk-Rollladenmotor TDEF - 40/13
Artikelnummer: 10050618
EAN: 4250558212806
Zugkraft: 75 kg
Schlüsselweite: SW 60
Rohrdurchmesser: 45 mm
Geschwindigkeit: 13 U/min.
Drehmoment: 40 Nm
Spannung: 230 V
Frequenz: 50 Hz
Stromaufnahme: 0,95 A
Motorleistung: 226 W
Schutzart: IP 44
Einschaltdauer: 4 min.
Anschlusskabel: 3 m
Standby-Verbrauch: 1-2 W
Betriebstemperatur: -5 bis +30 °C
Garantie: 7 Jahre
PDF BedienungsanleitungBedienungsanleitung / -en
JAROLIFT®™ elektronischer Funk-Rollladenmotor Typ TDEF
Bedienungs- und Montageanleitung für elektronische Funk-Rohrmotoren aus dem Hause JAROLIFT®™. Hier finden Sie Informationen und Hinweise zur Montage des Rohrmotors. Dieser Download ist für Sie kostenlos und beträgt ca. 1,8 MB.
