- variabel montierbare, stabile Halterungen
- Infrarot Sicherheitsreversierungssystem
- 12 m bis 20 m Sendereichweite
- Schutzklasse II
Vor allem wenn Kinder und Tiere im Haushalt leben sollte das Garagentor entsprechend abgesichert sein. Die Lichtschranke SX5 (80000051) aus dem Hause RADEMACHER, für RolloPort Garagentorantriebe S2, SX5 oder SX5 DuoFern, ist dafür das optimalen Zusatzbauteil.

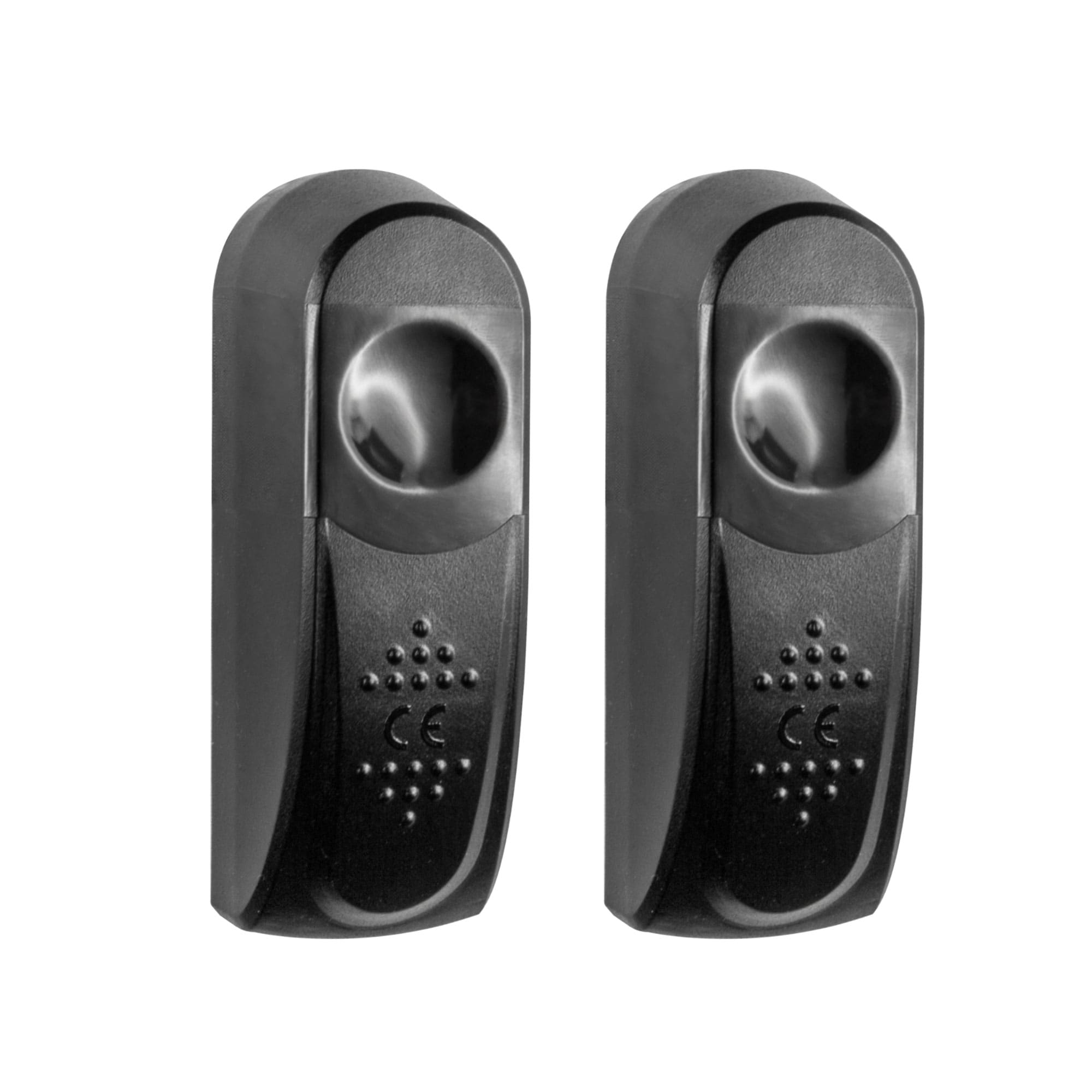

Der Infrarotsensor, bestehend aus einem IR-Sender (TX) und einem IR-Empfänger (RX), dient zum Schutz vor dem sich absenkenden Garagentor beim Einsatz automatisch betriebener Garagentorantriebe.
Die Montage ist denkbar einfach, Sender und Empfänger der Lichtschranke werden einfach gegenüberliegend montiert. Der elektrische Anschluss und die Spannungsversorgung erfolgen über den jeweiligen Garagentorantrieb RolloPort z.B. S2, SX5 oder SX5 DuoFern.
Alle Vorteile auf einen Blick
geeignet für RolloPort S2, SX5 und SX5 DuoFern Garagentorantriebe
variabel montierbare, stabile Halterungen
Infrarot Sicherheitsreversierungssystem
12 m bis 20 m Sendereichweite
Schutzklasse II
Sicherheit im Garagenbereich
Automatische Garagentore sollten immer entsprechend abgesichert werden, vor allem wenn Kinder und Tiere im Haushalt leben. Die RADEMACHER Lichtschranken SX5 ist dafür das optimalen Zusatzbauteile für die RolloPort S2, SX5 oder SX5 DuoFern Garagentorantriebe.
Sobald sich ein Hindernis im Weg befindet, ist die Lichtschranke unterbrochen und das Tor stoppt automatisch die Bewegung und öffnet sich wieder vollständig.
Gerade Kinder können die Gefahr von schließenden Garagentoren nicht einschätzen. Für ein unbeschwertes Spielen im Hof sind die Torantriebe auf Sicherheit zu überprüfen und mit den passenden Bauteilen zu versehen. Bei Torantrieben mit einem automatischen Zulauf ist beispielsweise immer eine Lichtschranke erforderlich.
Einfache Montage
Montieren Sie die Lichtschranke je nach örtlichen Gegebenheiten, zum Beispiel an der Garagenwand, an der Torkonstruktion oder auf dem Garagenboden. Der Sender und der Empfänger müssen auf gleicher Höhe gegenüberliegend montiert werden.
Montagehöhe
Abstand vom Garagenboden bis zur Lichtschranke
Montageabstand
Abstand zwischen Sender und Empfänger
Bitte beachten Sie,
die falsche Montageposition kann zu Empfangsstörungen führen. Der Empfänger darf nach der Montage keiner direkten Sonneneinstrahlung ausgesetzt sein. Beachten Sie bei der Montage auch die Sicherheits- und Montagehinweise des Garagentorherstellers und des Garagentorantriebs.
Elektroanschluss
Errichten, Prüfen und Inbetriebnahme des 230V Anschlusses darf nur von einem Elektrofachmann / Fachhandwerker ausgeführt werden. Zur Montage muss die Anlage unbedingt spannungslos geschaltet werden. Beim Umgang mit elektrischem Strom besteht Lebensgefahr und Gefahr für Sachwerte. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Für Schäden, die durch Nichtbeachtung der Anleitung, insbesondere durch Fehlverdrahtung oder mechanische Beschädigung entstanden sind, wird keine Haftung übernommen.
| Hersteller: | RADEMACHER |
| Produktbezeichnung: | Lichtschranke SX5 für RolloPort S2, SX5, SX5 DuoFern (80000051) |
| Produkttyp: | Infarot-Lichtschranke |
| Händlernummer: | 80000051 |
| Artikelnummer: | 10030232 |
| EAN: | 4031909020208 |
| Sensortyp: | IR (Infrarot-Sensor) |
| Versorgungsspannung: | 12 bis 24V AC/DC AC=(50/60 Hz) |
| Wellenlänge: | 940 mm |
| Abmessungen (B x H x T): | 37,5 x 108 x 36 mm |
| Lochabstand: | 93 mm |
| Sendefrequenz: | 2,5 kHz |
| Sendereichweite: | 12 - 20 m (kann durch schlechte Wetterbedingungen vor Ort (Nebel, Dunst) um bis zu 30% reduziert werden) |
| Eingangssignal: | RX=40 mA, TX=50 mA |
| Max. Winkeltoleranz: | +/- 5° |
| Schutzart: | II |
| Zul. Umgebungstemperatur: | -20°C bis +70°C |
| Relaisausgang: | 150 mA, max. 27 V |
| Geeignet für: | RolloPort S2, SX5 und SX5 DuoFern |
| Garantie: | 2 Jahre |
FAQ
Sie haben Fragen zu diesem Produkt? Dann besuchen Sie unseren umfangreichen FAQ-Bereich.
In unserem Informationsbereich (zu unseren Produkten) stellen wir Ihnen die Bedienungs- bzw. Montageanleitung zum kostenlosen Download zur Verfügung und beantworten die häufigsten Fragen direkt.
Lieferumfang
1x RADEMACHER Garagentor Lichtschranke 4597 für Garagentorantrieb RolloPort S2 / SX5 / SX5 DuoFern
1x Bedienungsanleitung
4x Schrauben
4x Dübel
