JAROLIFT Trennrelais TDR4C

JAROLIFT Trennrelais TDR4C

von JAROLIFT
Art.Nr.: 10180235 | EAN: 4250558202715
21,99 €
inkl. 19 % USt zzgl. Versandkosten
- geeignet für 4x Rollladenmotore
- dient zur Parallelschaltung
- verhindert Überlastung
- für Unterputzeinbau
Lieferzeit 1 - 3 Tage

Produktbeschreibung

Das Jarolift Trennrelais TDR4C ist ein Steuerrelais zur Ansteuerung von Jalousie- und Rolladenmotoren mit mechanischen oder elektronischen Endschaltern. Das Trennrelais wird dazu verwendet, um unerlaubtes parallel schalten von Jalousie- oder Rolladenmotoren zu verhindern. Es können bis zu 4 Rollladenantriebe am TDR4C gleichzeitig betrieben werden.

Ein aneinanderreihen von mehreren Trennrelais (um eine größere Anzahl an Motoren zu steuern) ist ebenso möglich. Sehen Sie sich hierzu auch unsere herunterladbare Bedienungsanleitung weiter unten an.

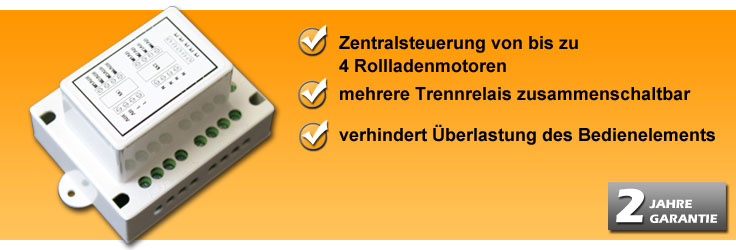

JAROLIFT Trennrelais TDR4C

Es bietet viele Produktvorteile

  • höchste Betriebssicherheit

  • vollständige Trennung von Last- und Steuerkreis

  • Anschluß von bis zu 4 Rohrmotoren gleichzeitig

Die Zentralbedienung - Über eine Zentralbedienung können alle angeschlossenen Motoren gleichzeitig gefahren werden. Als Schaltorgane eignen sich Zeitschaltuhren wie z.B. unsere Jarolift Multi Time Control.

Wichtig: Umschaltzeit zwischen AUF- und AB-Befehl ? 0,5sec. muß eingehalten werden, sonst ist eine Beschädigung des Motors bzw. des Relais möglich (techn. Daten der Motoren beachten).

Errichten, Prüfen und Inbetriebnahme des 230V Anschlusses darf nur von einem Elektrofachmann / Fachhandwerker ausgeführt werden. Zur Montage muss die Anlage unbedingt spannungslos geschaltet werden. Beim Umgang mit elektrischem Strom besteht Lebensgefahr und Gefahr für Sachwerte. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Für Schäden, die durch Nichtbeachtung der Anleitung, insbesondere durch Fehlverdrahtung oder mechanische Beschädigung entstanden sind, wird keine Haftung übernommen.

Lieferumfang

1x JAROLIFT Trennrelais TDR4C

  • 1x Bedienungsanleitung

Artikelnummer: TDR4C
Versorgungsspannung: 230 V / 50 Hz, ±10 %, Nullleiter erforderlich
Steuerspannung: 230 V / 50 Hz, ±10 %
Schaltleistung: 3A (nur für 230 Volt Motoren mit Endlagenabschaltung)
Temperaturbereich: -10 °C bis +70 °C
Abmessungen (B x H x T): 63 mm x 51 mm x 44,3 mm
Garantie: 2 Jahre
Hinweis: Bei der Auslegung der Gesamtanlage ist die Gesamtphasenlast zu beachten.
Jarolift 4-Fach Trennrelais Typ TDR4C Technische Daten

FAQ

In den FAQs sind zu diesem Artikel keine Informationen verfügbar. Gerne beantworten wir Ihre Fragen aber hier: zu diesem Artikel eine Frage stellen

Jarolift 4-Fach Trennrelais Typ TDR4C
Bedienungsanleitung zum 4-Fach Trennrelais (Typ TDR4C) von Jarolift, hier finden Sie Informationen zum Einbau und Verdrahtungsbeispiele, das Trennrelais wird dazu verwendet um unerlaubtes parallel schalten von Jalousie- oder Rolladenmotoren zu verhindern. Es können bis zu 4 Rollladenantriebe am Jarolift TDR4C gleichzeitig betrieben werden. Dieser Download ist für Sie kostenlos und beträgt ca. 0,57 MB.
