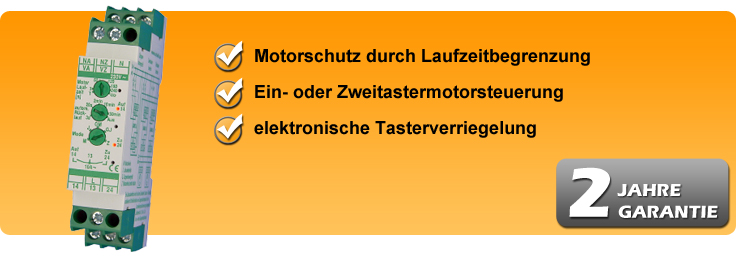

Jarolift Trennrelais KN5

Jarolift Trennrelais KN5

49,99 EUR

inkl. 19 % USt

zzgl. Versandkosten

Gewicht: 0.1500 KG

Lieferzeit 1-2 Tage

zu diesem Artikel eine Frage stellen

Mengenrabatt

Anzahl Einzelpreis Ersparnis
ab 2   49,49 EUR Ersparnis: 0,50 EUR
ab 4   48,99 EUR Ersparnis: 1,00 EUR
ab 8   48,49 EUR Ersparnis: 1,50 EUR
ab= 10 47,99 EUR Ersparnis: 2,00 EUR
10050200


Das elektronische Steuergerät Jarolift Trennrelais KN5 ist eine universell einsetzbare Motorsteuerung für Rechts-/ Linkslauf. Es ist sowohl eine Ein- als auch eine Zweitastermotorsteuerung realisierbar. Durch die mehrere Trennrelais KN5 zu Gruppen- und Zentralsteuerungen zusammenzufassen. Die Motorlaufzeit kann zeitlich begrenzt werden um z.B. bei mechanischer Blockade den Motor nicht zu überlasten. Eine komfortable, automatische und einstellbare Schließfunktion verhindert u.a. ein unbeabsichtigtes Offenlassen eines Dachfensters. Bei Jalousiesteuerung können die Lamellen exakt verstellt, oder beim Abschalten automatisch auf einen bestimmten Winkel eingestellt werden.

Es bietet viele Produktvorteile:
Positionierung der Rollläden auch über Gruppen- und Zentralsteuerung möglich
Ein- oder Zweitastermotorsteuerung
elektronische Tasterverriegelung (daher normale Taster verstellbar)
Ausgangskontakte potentialfrei
spezielle Jalousiebetriebsart (Lamellen komfortabel verstellbar)
automatische Schließfunktion mit einstellbarer Zeit (durch längeren Tastendruck Zeitverdopplung)
Motorschutz durch Laufzeitbegrenzung
Reiheneinbau- und Unterputz-Variante



Technische Daten:
Betriebsspannung:
230V 50/60Hz 10% bzw. 24V DC/AC 10%
Ansteuerungsspannung:
= Betriebsspannung
Leistungsaufnahme:
ca. 0,7 W
Laufzeit:
3 - 240 s
autom. Rücklaufzeit:
3s - 30 min
Gegenlaufimpuls:
0,1 - 1,3s
Relaisumschaltpause:
0,4s
Relaisausgang:
2 Schließer potentialfrei 10A250V AC
Schaltleistung:
siehe im Anhang: "Belastbarkeit der Relaiskontakte"
Umgebungstemperatur:
-10°C bis +45°C
Störsicherheit:
nach IEC 801-4 Stufe 4
Kriech- und Luftstrecken:
nach VDE 0110 Gr. C/250V
Befestigung:
Schnappbefestigung auf 35mm Normschiene DIN EN 50 022
Isoliergehäuse:
nicht entflammb. VDE 0304 Teil 3, Stufe FV 0
Anschlüsse:
Buchsenklemmen mit unverlierbaren Schrauben M3,5 (4x1,5mm² / 2x2,5mm² / 1x4mm²)
Außenmaße:
18 (b) x 88 (h) x 58 (t) mm
Gewicht:
ca. 80g
Farbe nach RAL:
grau 7035 / grün 6029
