Bedienung:
Zur Bedienung des Motors die Taste mit der gewünschten Laufrichtung betätigen. Wenn der Schalter in eine Laufrichtung eingeschaltet ist, ist die gleichzeitige Bedienung der anderen Laufrichtung gesperrt. Um Schäden am Schalter zu vermeiden, bitte niemals die zweite Taste gleichzeitig betätigen. Um den Motor in die andere Laufrichtung einzustellen, bitte zuvor die erste Taste zurückstellen und dann den Schalter in die gewünschte Stellung bringen. |

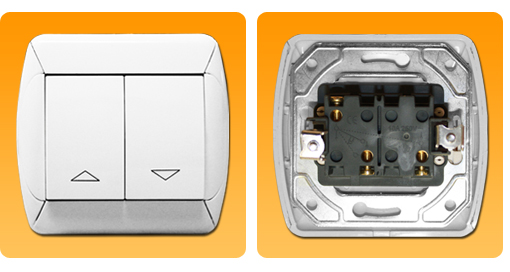

| Wie montiere ich den Jarolift Wippschalter? |
 |
| Um den Schaltereinsatz in Ihrer UP Dose montieren zu können, müssen Sie die Schalterwippe und den Einfachrahmen zunächst von dem Schaltereinsatz trennen. Dazu ziehen Sie gleichmäßig am allen vier Seiten des Einfachrahmens mit etwas Gewalt an, bis sich dieser samt Schalterwippen von Schaltereinsatz löst. Dann können Sie den Trag- rahmen aus Metall mit Ihrer UP- Dose verbinden. Bezüglich des Anschlusses beachten Sie bitte den Anschlussplan der sich im Lieferumfang befindet. |
| |
|
|
| Beachten Sie bitte, dass der Jarolift Design Wippschalter nicht in andere Rahmenprogramme oder Mehrfachrahmen integriert werden kann! |
| |
|
| Technische Daten |
|
|
| Netzspannung: |
|
230V, 50Hz |
| Schaltleistung: |
|
10A |
| Temperaturbereich: |
|
0 bis 50° C |
| Klemmen |
|
max. 1,5 mm² |
| Schutzart: |
|
"für trockene Räume" |
| Tasterfarbe: |
|
weiss |
| Rahmenfarbe: |
|
weiss |
|
| |
| Der Lieferumfang |
| 1 - Jarolift Design Wippschalter |
| 2 - Jarolift Montage- und Anschlussanleitung |
| 3 - Frustfreie Verpackung |
|
|
| |
|
