RADEMACHER RolloTube Intelligent M  RTIM 10/16Z (26601095)
Art.Nr.: 10030118  |  EAN: 4031909015204

RADEMACHER RolloTube Intelligent M RTIM 10/16Z (26601095)

- intelligenter Rollladenmotor mit Hinderniserkennung
- selbstlernende Endpunkteinstellung
- Maximale Zugleistung ca. 25kg
- für 8-Kantwelle SW60
  • Hersteller: RADEMACHER
  • Lieferzeit:1 - 3 Tage
  • Garantie:5 Jahre
zu diesem Artikel eine Frage stellen

116,99 EUR

inkl. 19 % USt
VERSANDKOSTENFREI*
IN DEN WARENKORB »
Rademacher Rollotube intelligent RTiS

NEU! Der Hi-Tech-Motor RTi von RADEMACHER jetzt bei Jalousiescout! Dieser neuartige "intelligente" Rohrmotor punktet mit vielen praktischen Eigenschaften, um eine möglichst einfache Installation und einen reibungslosen Betrieb zu gewährleisten:

  • selbstlernende Endpunkteinstellung
    (auch manuelle Einstellung über Setztaste,
    Einstellkabeloder Troll-Zeitschaltuhr möglich)
    > Sehen Sie sich hierzu auch unser Video an <
  • automatische Erkennung der Drehrichtung
  • Blockier- und Hinderniserkennung mit Rücklauf (Reversierung)
    > Sehen Sie sich hierzu auch unser Video an <
  • Hinderniserkennung einfach deaktivierbar
  • kann mit jedem handelsüblichen Rollladenschalter oder
    Zeitschaltuhr betrieben werden.
  • kann mit bis zu 2 weiteren Motoren parallel betrieben werden,
    ohne Trennrelais
    (bei Verwendung mit Troll Zeitschaltuhren)
  • automatischer Behanglängenausgleich - kein nachstellen der Endpunkte nötig

Für den Inhalt dieser Seite ist eine neuere Version von Adobe Flash Player erforderlich.

Adobe Flash Player herunterladen

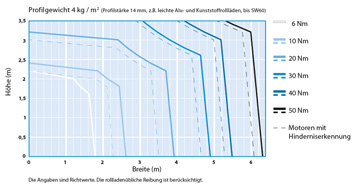

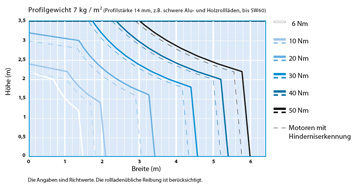

Zugkrafttabellen (zum Vergrößern bitte klicken)
nach oben

Schlüsselweite
nach oben

Die Schlüsselweite (SW) bezeichnet den Abstand zweier paralleler Flächen. Durch die Schlüsselweite wird beispielsweise bei einem Schraubenschlüssel die “Größe” des Werkzeugs angegeben. Achten Sie bei der Wahl der Rohrmotors besonders auf die Schlüsselweite Ihrer vorhandenen Stahlwelle.
Technische Daten
nach oben

RADEMACHER RolloTube intelligent RTiM 10/16
Nenndrehmoment: 10 Nm
Leelaufdrehzahl: 16 U/min.
Nennspannung: 230 Volt
Frequenz: 50 Hz
Nennleistung: 112 Watt
Stromaufnahme: 0,49 A
Einschaltdauer: 4 Minuten
Anzahl der Adern: 5
Aderquerschnitt: 0,75 mm²
Kabellänge: 3 m
Endschalterbereich: 32 Umdrehungen
Schutzart IP 44
Anzahl parallel schaltbarer Motoren: 2 (Bei Verwendung einer Rademacher Steuerung)
Rademacher Rollotube intelligent small Abmessungen
Lieferumfang
nach oben

  • 1x RADEMACHER RolloTube intelligent RTiM 10/16
  • 1x Kupplungsadapter SW60
  • 1x Laufringadapter SW60

  • 1x Motor-Klicklager 4015K-04
  • 1x Bedienungsanleitung
Hinweis für Anschluss - Inbetriebnahme des 230V Anschlusses Errichten, Prüfen und Inbetriebnahme des 230V Anschlusses darf nur von einem Elektrofachmann / Fachhandwerker ausgeführt werden. Zur Montage muss die Anlage unbedingt spannungslos geschaltet werden. Beim Umgang mit elektrischem Strom besteht Lebensgefahr und Gefahr für Sachwerte. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Für Schäden, die durch Nichtbeachtung der Anleitung, insbesondere durch Fehlverdrahtung oder mechanische Beschädigung entstanden sind, wird keine Haftung übernommen.

Weitere Informationen / Bedienungsanleitung

PDF BedienungsanleitungBedienungsanleitung / -en
Rademacher RolloTube Rohrmotoren
Bedienungsanleitung zum Rademacher RolloTube intelligent Rohrmotor. Hier finden Sie Informationen zum Einbau, Anschluß und zur Bedienung des Rolllladenmotors. Dieser Download ist für Sie kostenlos und beträgt ca. 1,5 MB.
PDF Bedienungsanleitung Speichern
Um das PDF-Dokumente anzeigen oder herunterladen zu können, benötigen Sie eine Kopie von Adobe Acrobat Reader. Klicken Sie » hier « oder aber auf das Acrobat-Symbol, um zur Download-Seite auf der Website von Adobe zu gehen.
